Subestructura de terraza con suelo técnico - ¿de qué se compone y cómo diseñarla?

La subestructura es un sistema de elementos que crean la estructura portante para la superficie de la terraza. Independientemente de si la terraza está hecha de baldosas de gres, hormigón o tablas de terraza, su durabilidad depende principalmente de una estructura portante correctamente diseñada.

Si estás empezando a conocer la tecnología de las terrazas con suelo técnico:

→ Véase también: ¿Qué es una terraza con suelo técnico?

Dependiendo del tipo de acabado, puede tener una construcción diferente.

La mayoría de las veces se compone de:

1. Plots Soporte de Terraza (regulables o fijos)
2. Vigas (en el caso de terrazas acabadas con tablas)
3. Elementos separadores que mantienen las juntas
4. Superficie de la terraza (baldosas o tablas)

Este sistema permite realizar la terraza con la tecnología del llamado suelo técnico, donde la superficie no está permanentemente adherida al sustrato.

Sobre la instalación sin mortero, lee aquí:

→ Véase también: Montaje de terraza sin pegado permanente

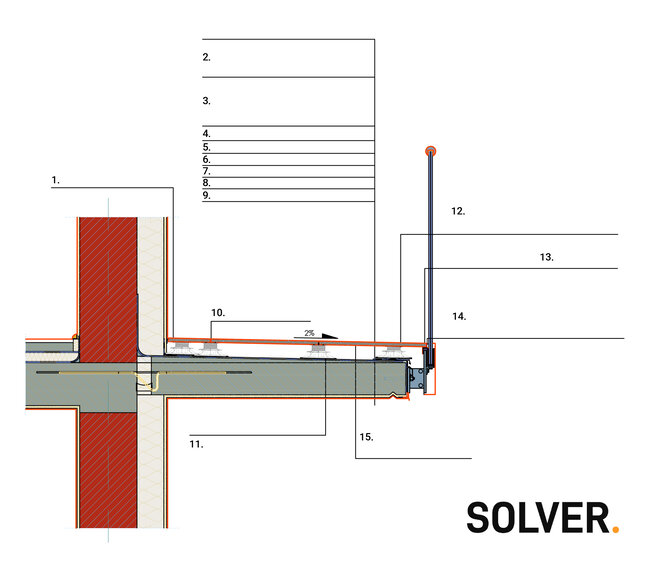

La subestructura se encuentra entre el soporte y la capa de acabado.

La disposición típica de las capas es la siguiente:

1. soporte constructivo (terreno, hormigón, cubierta)
2. impermeabilización o capa de drenaje
3. plots soporte de terraza
4. vigas (opcionalmente)
5. superficie de la terraza (baldosas o tablas)

Esta solución permite crear un espacio ventilado entre el soporte y las baldosas o tablas.

Sobre los elementos del sistema, más ampliamente:

→ Véase también: Elementos del sistema de terraza con suelo técnico

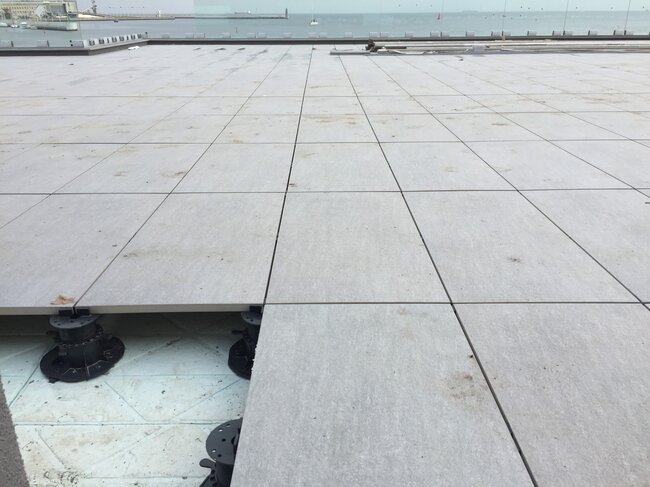

En el caso de baldosas de gres o de hormigón, la estructura es relativamente sencilla.

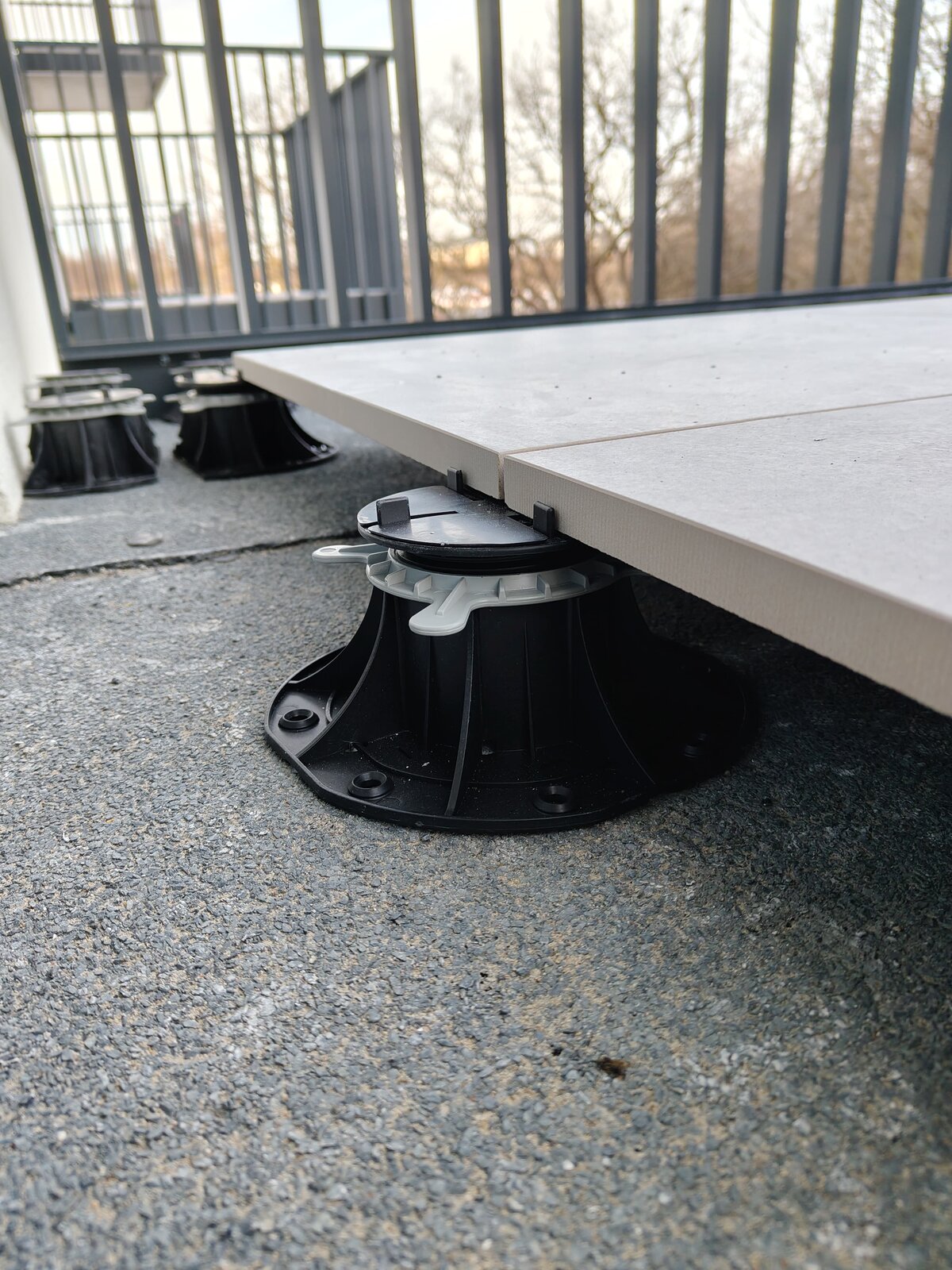

Las baldosas se apoyan directamente sobre las cabezas de los soportes.

Los soportes disponen de separadores de junta de 3 o 5 mm de ancho, que mantienen una separación uniforme entre las baldosas.

Las baldosas más utilizadas en este sistema son las de gres de 2 cm con medidas de 60x60 cm, que se apoyan en las esquinas.

Sobre los principios de instalación:

→ Véase también: Colocación de baldosas en terraza con suelo técnico - reglas de instalación

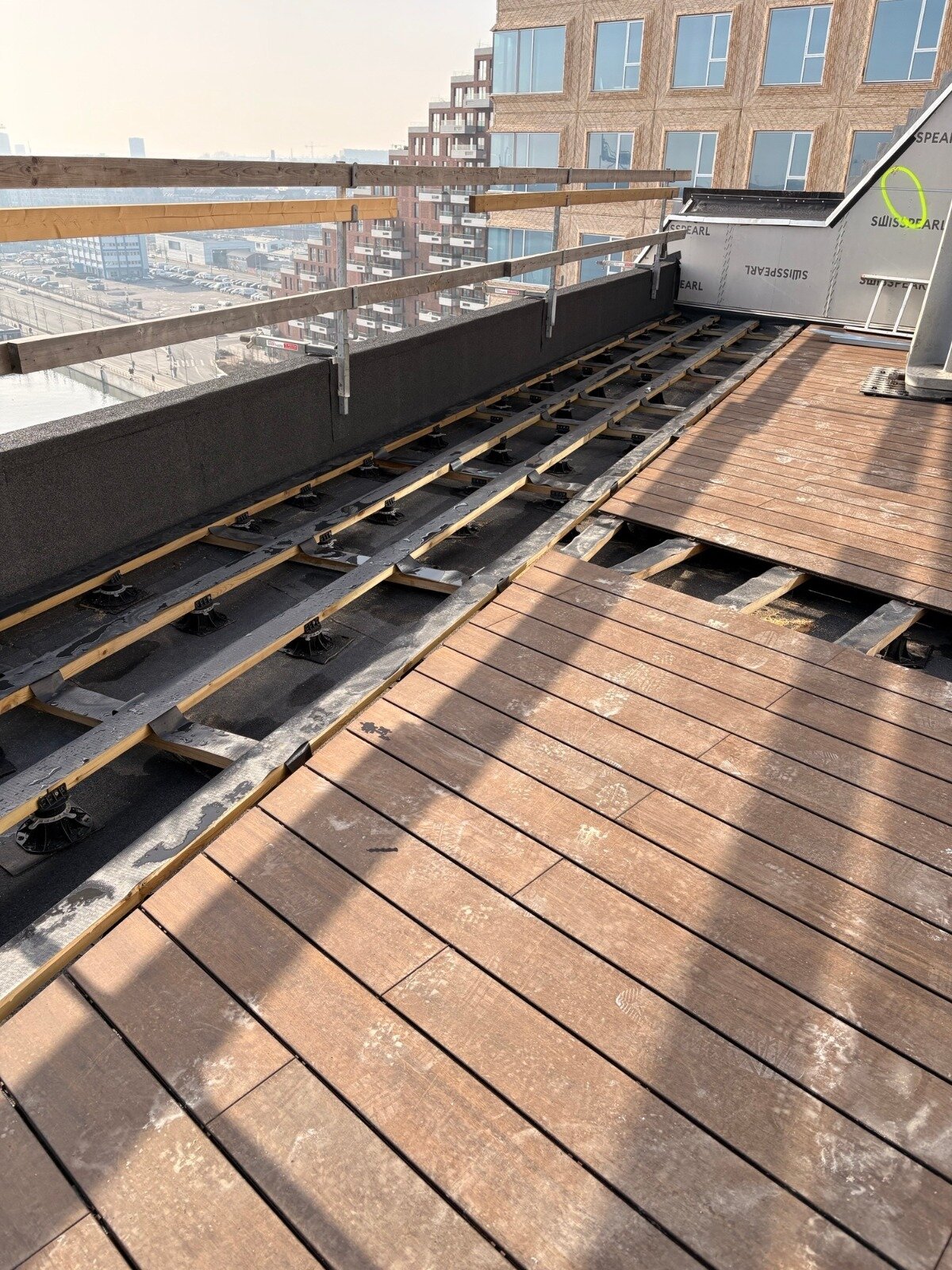

Si la superficie son tablas (de madera o compuestas), la subestructura se ve un poco diferente.

El sistema se compone de:

1. plots soporte regulables
2. vigas de aluminio, compuestas o de madera
3. tablas de terraza (compuestas o de madera)

Gracias a los adaptadores para vigas, que se montan fácilmente en la cabeza del plot soporte, la viga no se desplaza y, por lo tanto, es estable.

Sobre los sistemas para tablas:

→ Véase también: Terraza con suelo técnico de tablón compuesto (WPC)

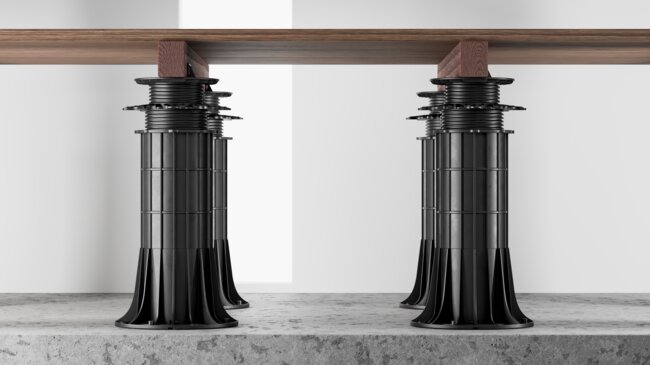

El elemento constructivo más importante son los plots soporte de terraza.

Su función es:

• transmitir las cargas al suelo
• regular la altura de la estructura
• compensar las pendientes
• estabilizar las baldosas o las vigas

Gracias a la regulación de altura es posible nivelar incluso pendientes muy grandes o diferencias de nivel.

Más sobre los soportes:

→ Véase también: Soportes de Terraza Regulables - aplicación, construcción y principios de selección

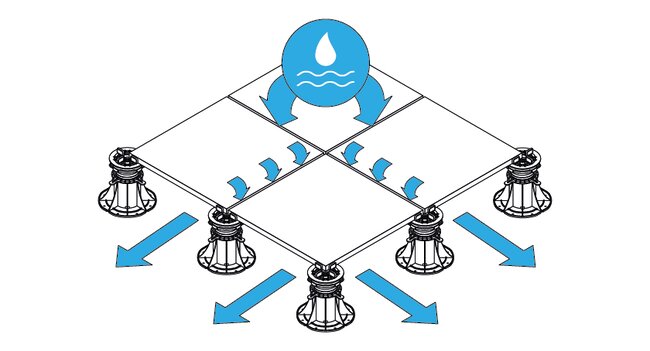

Una de las mayores ventajas del sistema de suelo técnico es la forma de evacuar el agua.

Gracias a la elevación de toda la estructura, el agua de lluvia que fluye por las juntas entre las baldosas llega a la capa de impermeabilización, desde donde se evacúa fácilmente hacia canalones, sumideros o drenaje.

Gracias al espacio de ventilación, el agua no se acumula bajo las baldosas, lo que reduce significativamente el riesgo de daños.

Por qué es importante:

→ Véase también: 5 razones por las que el agua se acumula en la terraza después de la lluvia

La subestructura debe soportar:

1. el peso de todos los elementos de la superficie
2. la carga de uso (personas, muebles)
3. las cargas puntuales (maceteros, pérgolas, jacuzzis)

Por eso es clave la correcta distribución de los plots soporte, para que el peso se reparta uniformemente.

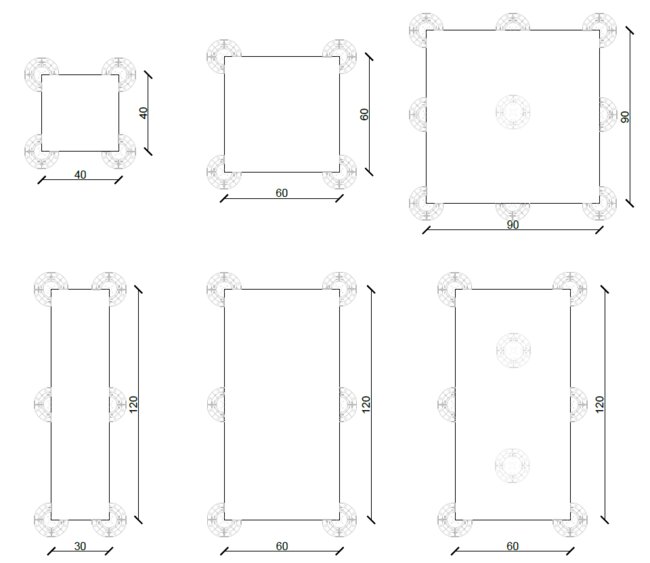

Separaciones típicas:

• baldosas de 60×60 cm - apoyo en las esquinas
• baldosas de 60x120 cm - apoyo cada 60 cm - en las esquinas y en el centro del lado más largo
• baldosas de 90×90 cm - apoyo cada 45 cm, también en el centro de la baldosa
• formatos grandes - proyecto individual

Siempre conviene comprobar si un tipo de baldosa puede instalarse sobre plots soporte, y qué separación recomienda el fabricante.

Sobre la resistencia de los sistemas:

→ Véase también: Cargas y capacidad de carga de la terraza con suelo técnico - ¿qué vale la pena saber?

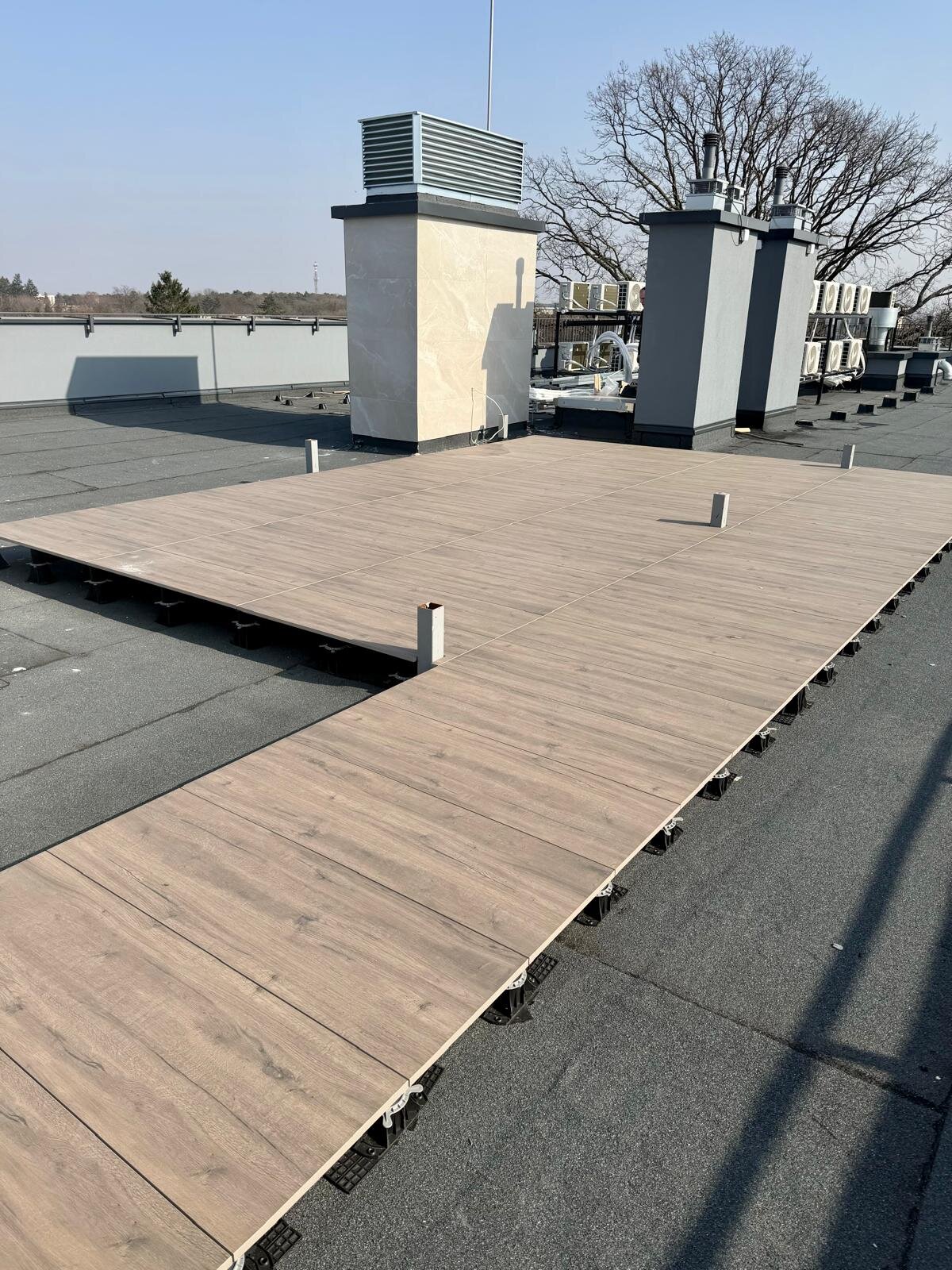

En azoteas planas, la subestructura cumple una función adicional: protege la impermeabilización. Aunque los plots soporte no tienen bordes afilados, en caso de impermeabilización delicada se recomienda el uso de almohadillas protectoras SBR.

No solo protegen la impermeabilización, sino que también cumplen una función de aislamiento acústico, es decir, mejoran la acústica (por ejemplo, en la habitación debajo de la terraza).

Esta solución se utiliza a menudo en proyectos de desarrolladores inmobiliarios y edificios comerciales.

Más sobre azoteas utilizables:

→ Véase también: Terraza en la azotea - cómo hacer una terraza con suelo técnico paso a paso
