El desnivel más recomendado del sustrato bajo la terraza es de aproximadamente 1,5–2%, es decir, 1,5–2 cm por cada metro de longitud.
En el caso de una terraza con suelo técnico sobre plots, la respuesta es más interesante.
¿Por qué?
Porque hay que distinguir:
- el desnivel del sustrato y de la impermeabilización bajo la terraza, que se encarga de evacuar el agua,
- el desnivel de la superficie terminada de la terraza, es decir, de las baldosas o tablas por las que caminamos.
En una terraza tradicional con baldosas pegadas, ambas superficies suelen ser prácticamente paralelas.
En una terraza con suelo técnico no tienen que serlo.
El sustrato puede tener un desnivel de, por ejemplo, 2% hacia el desagüe, mientras que los plots soporte regulables permiten obtener al mismo tiempo una superficie superior casi o totalmente horizontal.
Esta es una de las principales ventajas de la terraza con suelo técnico.
¿Qué pendiente debe tener una terraza? Respuesta rápida
Si solo necesitas una respuesta breve:
Base, capa de pendiente e impermeabilización: El pendiente recomendado suele ser de 1,5–2%.
Superficie terminada de la terraza con suelo técnico: Puede estar prácticamente nivelada.
Superficie terminada (drenaje más rápido del agua): Si deseas acelerar la evacuación del agua de las propias baldosas, aplica un pendiente de aproximadamente 1–2%.
Dirección del pendiente: Debe dirigirse hacia el drenaje, la salida de agua o hacia el exterior – alejándose del edificio.
La regla más importante es:
En una terraza con suelo técnico, el pendiente necesario para evacuar el agua se realiza principalmente en la capa situada debajo de la terraza. La superficie terminada de las baldosas no tiene que replicar este pendiente.
¿Cuánto es un 1% de pendiente?
Es muy sencillo.
Un 1% de pendiente significa 1 cm de diferencia de altura por cada metro.
El valor del pendiente se calcula de la siguiente manera:
- Pendiente 0,5% = 0,5 cm (5 mm) de diferencia de altura por metro
- Pendiente 1% = 1 cm (10 mm) de diferencia de altura por metro
- Pendiente 1,5% = 1,5 cm (15 mm) de diferencia de altura por metro
- Pendiente 2% =; 2 cm (20 mm) de diferencia de altura por metro
- Pendiente 3% = 3 cm (30 mm) de diferencia de altura por metro
Para diferentes profundidades de terraza:
Para una profundidad de 2 metros:
- 0,5% = 10 mm
- 1% = 20 mm
- 1,5% = 30 mm
- 2% = 40 mm
- 3% & = 60 mm
Para una profundidad de 3 metros:
- 0,5% = 15 mm
- 1% = 30 mm
- 1,5% = 45 mm
- 2% = 60 mm
- 3% = 90 mm
Para una profundidad de 5 metros:
- 0,5% = 25 mm
- 1% = 50 mm
- 1,5% = 75 mm
- 2% = 100 mm
- 3% = 150 mm
Ejemplo: terraza con una profundidad de 4 metros Si la terraza tiene 4 metros de profundidad, la diferencia de altura será:
- Con un pendiente del 1%: 4 cm (40 mm)
- Con un pendiente del 1,5%: 6 cm (60 mm)
- Con un pendiente del 2%: 8 cm (80 mm)
- Con un pendiente del 3%: 12 cm (120 mm)
Esta diferencia de altura es crucial a la hora de seleccionar posteriormente la altura adecuada de los plots soporte.
¿Por qué el sustrato bajo la terraza debe tener pendiente?
El agua de lluvia se filtra a través de las juntas abiertas entre las baldosas o tablas y llega a la capa situada debajo de la superficie.
A partir de ese momento, debe tener la posibilidad de drenar:
- fuera de la terraza,
- hacia el canalón,
- hacia el sumidero,
- hacia el drenaje lineal,
- o hacia otro punto de recogida de agua diseñado.
Por eso, la superficie situada bajo la terraza con suelo técnico no debe formar depresiones incontroladas en las que el agua se acumule de forma permanente.
En los sistemas de balcones y terrazas, como valor típico de la capa de pendiente se adopta aproximadamente 1,5–2%. Estos valores también los indica Schlüter para estructuras con superficies colocadas sin unión permanente con el sustrato.
¿Hacia qué lado debe realizarse la pendiente de la terraza?
La pendiente debe conducir el agua hacia el sistema de drenaje diseñado.
En una terraza simple situada junto al edificio, esto suele significar:
desde el edificio → hacia el borde exterior de la terraza.
No se debe realizar la pendiente hacia:
- la pared del edificio,
- la puerta de la terraza,
- los elementos de la fachada,
si no hay allí un drenaje especialmente diseñado.
En el caso de balcones, cubiertas y terrazas más grandes, la situación puede ser diferente. El agua puede dirigirse, por ejemplo, hacia:
- el sumidero de cubierta,
- el drenaje lineal,
- el canalón,
- varios puntos de desagüe.
Entonces, la capa de pendiente puede tener varios planos que dirigen el agua hacia lugares específicos.
¿Y qué pendiente deben tener las propias baldosas de la terraza con suelo técnico?
Y aquí aparece la diferencia más importante entre una terraza con suelo técnico y una terraza tradicional con baldosas adheridas.

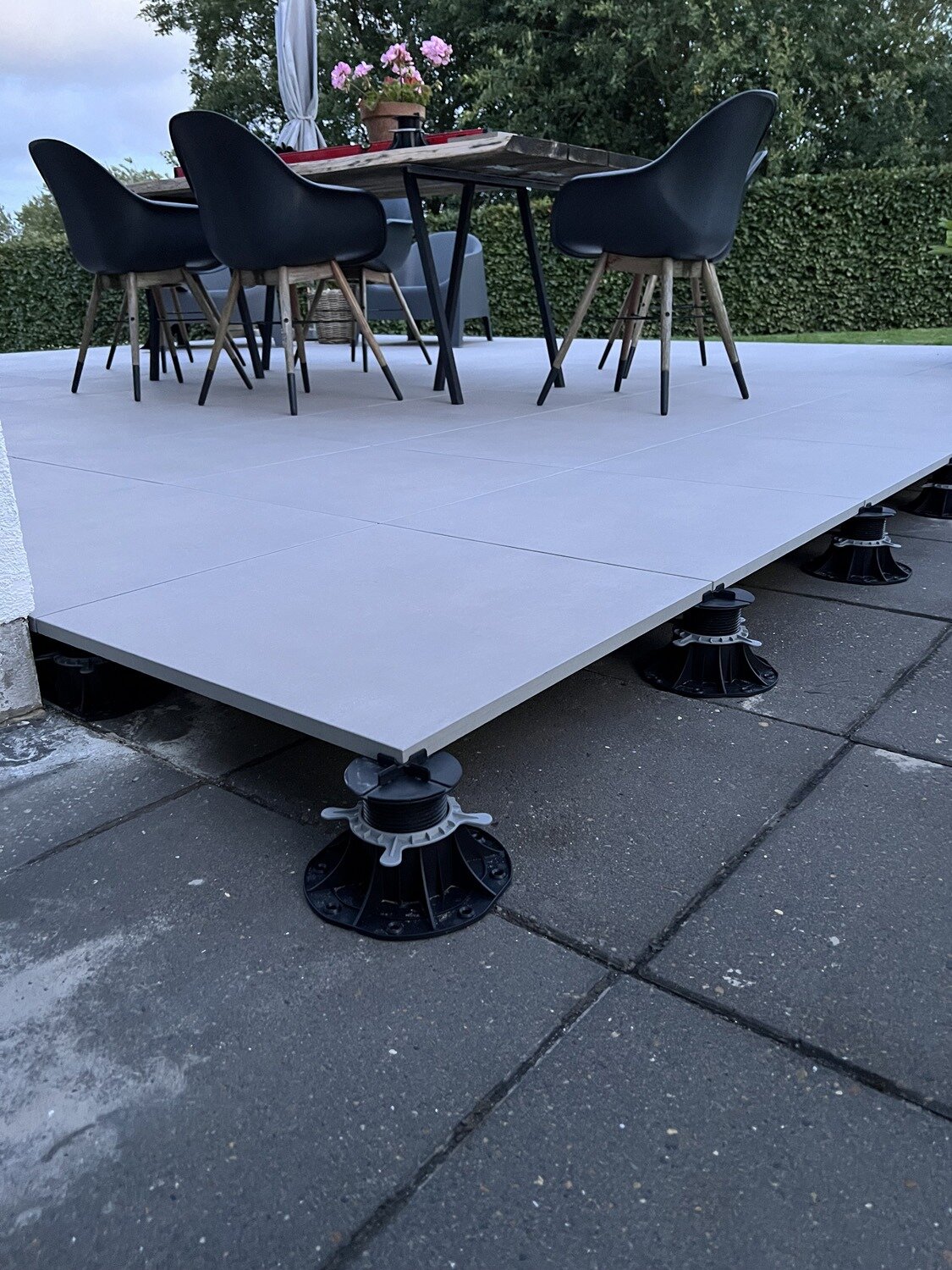

Las baldosas de la terraza con suelo técnico pueden colocarse en horizontal
Las baldosas no tienen que evacuar toda el agua por su superficie superior hasta el borde de la terraza.
Entre las baldosas quedan juntas abiertas.
El agua:

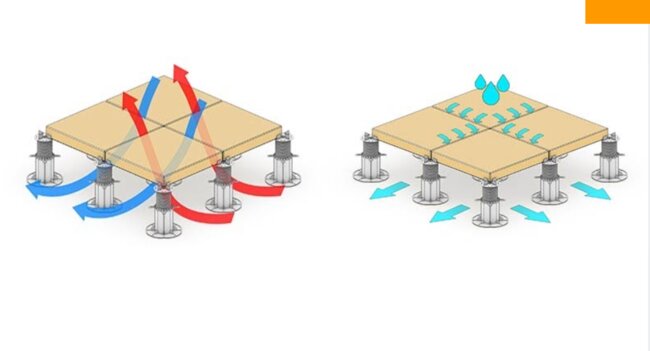

cae sobre la baldosa → se desplaza hacia la junta → pasa por debajo de la terraza → se evacua por la capa de pendiente situada debajo.

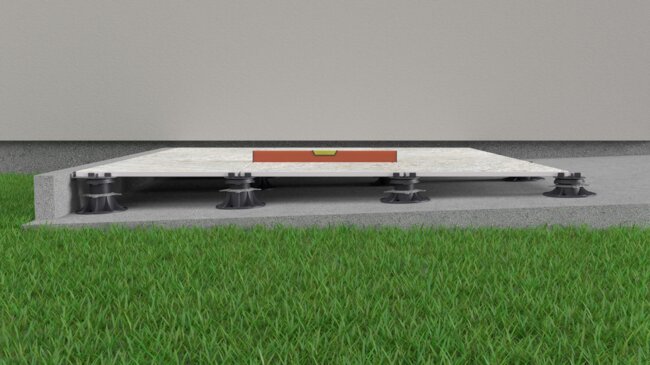

Por eso, el sistema de plots soporte permite realizar una superficie útil horizontal sobre un terreno inclinado. Así se describe también la función básica de los sistemas de plots soporte elevados por parte de otros fabricantes de este tipo de sistemas.
Si se puede hacer una superficie horizontal, ¿por qué recomendamos un 1–2%?
Porque una cosa es evacuar el agua de la estructura de la terraza y otra muy distinta es el secado rápido de la superficie superior de las baldosas.
La terraza con suelo técnico puede evacuar correctamente el agua bajo las baldosas incluso cuando la superficie está nivelada.
Sin embargo, si la baldosa está completamente horizontal, tras una lluvia intensa pueden quedar en su superficie durante un tiempo:
- gotas sueltas,
- una fina capa de agua,
- pequeños charcos locales debidos a las tolerancias de la superficie de la baldosa.
Por eso, en nuestras instalaciones recomendamos una ligera pendiente de la superficie terminada de aproximadamente 1–2%, si las condiciones del proyecto lo permiten. La recomendación actual de DD Group también indica un rango del 1–2% para la superficie de la terraza con suelo técnico.
Esta pendiente:
- es ligera,
- normalmente no molesta durante el uso,
- ayuda a que el agua abandone más rápido la superficie de la baldosa,
- limita la conducción del agua hacia la fachada y la carpintería.
¿Es suficiente el 1%?
En muchos casos, el 1% es un muy buen compromiso para la superficie terminada de la terraza con suelo técnico.
Significa solo:
1 cm de diferencia de nivel por cada metro de longitud.
Para una terraza de 4 m de profundidad:
4 m × 1% = 4 cm de diferencia de altura.
La superficie permanece visualmente casi horizontal y, al mismo tiempo, el agua se desplaza más fácilmente en la dirección prevista.
Sin embargo, no debe confundirse esto con la capa bajo la terraza. Para la superficie encargada del correcto drenaje de la estructura, una solución habitual es 1,5–2%.
¿Es mucho un 2% de pendiente?
No.
El 2% significa 2 cm de diferencia de altura por cada metro.
En un tramo corto es una inclinación ligera.
Pero en una terraza grande, la diferencia empieza a ser significativa.
Por ejemplo:
Terraza con una profundidad de 5 m
2% × 5 m = 10 cm de diferencia de altura
Terraza de 8 m de profundidad
2% × 8 m = 16 cm de diferencia de altura
Terraza de 10 m de longitud
2% × 10 m = 20 cm de diferencia de altura
Por lo tanto, en superficies grandes hay que prestar atención no solo al porcentaje de pendiente, sino también a la diferencia total de altura entre el punto más alto y el más bajo.
Esto tiene una importancia directa a la hora de seleccionar los rangos de regulación de los soportes.
¿Cómo calcular la pendiente de la terraza?
Se puede aplicar una fórmula sencilla:
diferencia de altura = longitud × pendiente
Para ello, el porcentaje debe convertirse a valor decimal.
Ejemplo
La terraza tiene:
6 metros de longitud
y la pendiente proyectada:
2%
Cálculo:
6 m × 0,02 = 0,12 m
es decir:
12 cm
Entre el inicio y el final de la base existe, por tanto, una diferencia de nivel de 12 cm.
¿Cómo comprobar la pendiente existente de la terraza?
Si conocemos la diferencia de altura entre dos puntos, podemos calcular el porcentaje de pendiente.
Fórmula:
pendiente [%] = diferencia de altura / longitud × 100
Ejemplo:
- longitud: 4 m,
- diferencia de altura: 8 cm = 0,08 m.
0,08 / 4 × 100 = 2%
Es decir, la base existente tiene una pendiente del 2%.
¿Cómo calcular la pendiente de una terraza?
Dos fórmulas:
si conozco el porcentaje:
largo × pendiente = diferencia de altura
si conozco la diferencia de altura:
diferencia de altura ÷ largo × 100 = pendiente %
5 reglas gracias a las cuales las baldosas de terraza sobre plots soporte no se agrietarán.
La mayor ventaja de los plots soporte: superficie horizontal sobre un suelo con pendiente
Supongamos que tenemos una terraza de 5 m de largo.
El suelo se hizo con una pendiente de:
2%
es decir, entre el principio y el final hay:
10 cm de diferencia de altura.
Si pegáramos las baldosas directamente a esa superficie, el acabado también tendría aproximadamente un 2% de pendiente.
En una terraza con suelo técnico podemos usar plots soporte de diferentes alturas:
plot bajo → más alto → más alto → más alto → el más alto
y así compensar la diferencia de nivel del suelo.
Abajo:
2% de pendiente → el agua drena
Arriba:
0–1% → superficie de uso cómoda
Esta es una de las ventajas importantes de la tecnología de plots soporte regulables.
¿Cuál es la altura mínima de una terraza con suelo técnico sobre plots soporte?
¿Puede un plot soporte estar sobre un suelo inclinado?
Sí, pero a medida que aumenta la pendiente, la correcta colocación del plot y el apoyo de la baldosa son cada vez más importantes.
Con pendientes pequeñas, la corrección puede ser muy pequeña.
Con mayor inclinación se utilizan los siguientes elementos:
- almohadillas niveladoras,
- cabezas autonivelantes,
- reguladores de inclinación de la base.
En los sistemas DD Group, las cabezas autonivelantes sirven precisamente para obtener una superficie horizontal sobre un suelo con pendiente. Para pendientes pequeñas de menos de aproximadamente 2%, normalmente no es necesario usar una cabeza autonivelante completa; con valores mayores, resulta mucho más útil.
¿Qué ocurre con el soporte en una pendiente pronunciada?
Imaginemos una base con una pendiente del 5%.
Si colocamos un soporte normal sin corrección, su base quedará alineada con la inclinación del terreno.
En estructuras altas, sin embargo, nos interesa que el soporte trabaje lo más axialmente posible.
Por eso, en pendientes mayores se utiliza el regulador de inclinación de la base, que permite colocar el soporte en la posición correcta.
En el sistema MAX, el regulador de base disponible permite compensar la inclinación de 0 a 8%; también se puede combinar con soluciones autonivelantes.
Pendiente del terreno 2%, superficie 0% – ¿el agua drenará?
Sí.
Esa es precisamente una de las reglas básicas de la terraza con suelo técnico.
El agua no tiene que recorrer la superficie de todas las baldosas hasta el borde de la terraza.
Pasa por las juntas entre las baldosas, luego llega a la superficie inferior con pendiente y drena por ella.
Por eso son muy importantes las juntas abiertas entre los elementos de la superficie.
Juntas o espacios en una terraza exterior: ¿cómo elegir el ancho adecuado?
La terraza con suelo técnico no utiliza la junta cerrada tradicional. Las juntas abiertas permiten que el agua pase al espacio bajo la superficie. DD Group describe este principio también en el material sobre juntas en terrazas con suelo técnico.
¿Por qué, a pesar de la pendiente, pueden quedar gotas de agua en la baldosa?
Es una pregunta frecuente de los usuarios:
„Tengo una pendiente del 2%, y aun así en la baldosa ha quedado un poco de agua. ¿La terraza se ha ejecutado mal?”
No necesariamente.
La baldosa no es un plano matemáticamente perfecto.
El comportamiento del agua está influenciado, entre otros, por:
- la textura de la superficie,
- las irregularidades locales,
- la tensión superficial del agua,
- los bordes de la baldosa,
- la suciedad,
- la cantidad de precipitaciones.
Por eso, incluso en una baldosa inclinada pueden quedar gotas aisladas o pequeñas cantidades de agua.
La pendiente ayuda a evacuar el agua, pero no significa que después de la lluvia cada baldosa se seque por completo de inmediato.
La página actual de DD Group también señala el fenómeno de la tensión superficial y el secado más lento del agua en los bordes de los elementos.
5 razones por las que el agua se acumula en la terraza después de la lluvia
¿Una pendiente mayor siempre significa un mejor drenaje del agua?
No es necesario aumentar la pendiente sin justificación.
Si para un drenaje correcto basta con un 1,5–2%, aumentarla, por ejemplo, al 4–5% genera una diferencia de altura mucho mayor, que luego hay que compensar con la estructura.
En una terraza de 5 m de longitud:
- 1% = 5 cm,
- 2% = 10 cm,
- 3% = 15 cm,
- 5% = hasta 25 cm.
Por eso una mayor pendiente no siempre significa un mejor diseño.
Hay que encontrar un equilibrio entre:
- un drenaje eficaz,
- la altura de la estructura,
- el espacio disponible junto a las puertas,
- el rango de regulación de los plots soporte,
- la comodidad de la superficie terminada.
¿Qué es más importante: la pendiente o el desagüe?
Ambas cosas deben trabajar juntas.
La pendiente por sí sola no resolverá el problema si al final de la misma el agua no tiene por dónde evacuar.
Podemos hacer un 2% perfecto, pero si:
- el desagüe está obstruido,
- el borde ha sido cerrado,
- el remate de chapa bloquea el agua,
- la base presenta una depresión local,
- la rejilla de desagüe está más alta que la superficie circundante,
el agua puede seguir acumulándose.
Por eso, al diseñar una terraza, hay que pensar en todo el recorrido del agua:
LLUVIA
↓
JUNTAS
↓
IMPERMEABILIZACIÓN / BASE
↓
PENDIENTE
↓
DESAGÜE
No solo en un valor porcentual.
Pendiente junto a la puerta de la terraza
Requiere especial atención la zona junto a:
- puertas de balcón,
- puertas correderas,
- grandes acristalamientos,
- la fachada.
El agua no debe dirigirse hacia la carpintería.
Por eso, la base debe conducirla alejándola del edificio o hacia un drenaje correctamente diseñado.
Con umbrales bajos también se utilizan soluciones de drenaje lineal. En las soluciones de sistema para balcones y terrazas, el drenaje junto a la puerta se trata como un detalle constructivo independiente.
¿Puede una terraza con suelo técnico ser completamente horizontal?
Hay que responder con precisión:
Superficie útil terminada – sí.
Las baldosas de terraza sobre soportes regulables pueden nivelarse.
Podłoże odpowiedzialne za odprowadzenie wody – nie powinno być wykonane bez zaplanowanego odwodnienia.
Woda, która przedostanie się pod taras, musi mieć możliwość odpływu.
To rozróżnienie jest kluczowe.
Nie należy więc mówić:
„Taras wentylowany nie potrzebuje spadku.”
Znacznie poprawniej jest powiedzieć:
„Taras wentylowany pozwala wykonać poziomą nawierzchnię nad podłożem posiadającym spadek odprowadzający wodę.”
Taras klejony a taras wentylowany – różnica w spadku
Terraza con adhesivo
La baldosa está firmemente adherida a la capa inferior.
El agua debe drenar principalmente por la superficie del revestimiento.
Por lo tanto, la superficie de las baldosas reproduce la pendiente diseñada de la terraza.
Terraza con suelo técnico
Las baldosas se encuentran sobre el suelo.
Entre ellas quedan juntas abiertas.
El agua puede pasar bajo la superficie, y el drenaje adecuado se realiza en un nivel inferior.
Gracias a esto podemos separar:
la pendiente de drenaje
de
el nivel de la superficie por la que caminamos.
Esta es una de las mayores ventajas de la tecnología de plots soporte regulables.
Comparación de secciones:
TERRAZA ADHERIDA
baldosa ↘
adhesivo ↘
base ↘
todo 2%
TERRAZA CON SUELO TÉCNICO
baldosas ───
plots soporte de diferentes alturas
base ↘ 2%
Paso 1. Determina el punto de evacuación del agua
Primero, define:
- el borde de la terraza,
- el canalón,
- el sumidero,
- el drenaje lineal.
Sin esto, aún no sabemos en qué dirección diseñar la pendiente.
Paso 2. Diseña la pendiente del suelo
La mayoría de las veces será de aproximadamente:
1,5–2%.
La construcción exacta y el drenaje deben adaptarse, por supuesto, al proyecto específico.
Paso 3. Determina el nivel final de la terraza terminada
La mayoría de las veces, el punto de referencia será:
- el umbral de la puerta,
- el nivel del suelo interior,
- el borde de la fachada,
- el nivel de la superficie adyacente.
Paso 4. Decide sobre la pendiente de la superficie terminada
Es posible:
- nivelar la superficie,
- o dejar una ligera pendiente, por ejemplo, de aproximadamente 1%.
Paso 5. Calcula las alturas de los plots soporte
Con la pendiente del suelo, cada fila sucesiva de plots soporte tendrá una altura ligeramente diferente.
¿Cuál es la altura mínima de una terraza con suelo técnico sobre plots soporte?
Los errores más comunes relacionados con la pendiente de la terraza
Falta de distinción entre el soporte y la superficie
Este es el error más común.
La pendiente de la impermeabilización y la pendiente de las baldosas no tienen que ser las mismas.
Pendiente hacia el edificio
El agua llega entonces a la zona más vulnerable: la fachada y la carpintería.
Sin espacio para el desagüe
La pendiente existe, pero al final de la misma hay una barrera.
Diseño de porcentajes sin contar centímetros
El 2% parece poco.
Pero en 10 m ya significa 20 cm de diferencia de altura.
No tener en cuenta la pendiente al seleccionar los soportes
Si un extremo de la terraza requiere un soporte de 50 mm, con una base con una pendiente del 2%, el otro extremo de una terraza de 5 metros puede requerir ya unos 150 mm, si la superficie terminada debe permanecer nivelada.
Prueba de eliminar cada gota mediante una gran pendiente
La pequeña cantidad de agua que queda en la textura de la baldosa no tiene por qué significar un error de construcción.
Resumen: ¿qué porcentaje de pendiente debe tener una terraza?
Para la base responsable de evacuar el agua, normalmente se adopta alrededor del 1,5–2%, es decir:
1,5–2 cm por cada metro de longitud. Estos valores también aparecen en soluciones sistemáticas para balcones y terrazas destinadas a la evacuación del agua.
En el caso de una terraza con suelo técnico sobre plots soporte, esto no significa, sin embargo, que la superficie acabada de las baldosas deba tener la misma pendiente.
Podemos tener:
SUELO
2%
y al mismo tiempo:
SUPERFICIE TERMINADA
0–1%
Los soportes regulables compensan la diferencia de altura.
Si también deseamos un drenaje más rápido del agua desde la superficie de las baldosas, se puede dejar una ligera pendiente en la superficie – en nuestras recomendaciones, lo más frecuente es alrededor del 1–2%.
Lo más importante, sin embargo, no es el "cuánto por ciento", sino garantizar todo el recorrido del drenaje:
junta → base con pendiente → desagüe.
¿Cuál es la pendiente correcta de una terraza?
Para la capa responsable del drenaje del agua, generalmente se adopta aproximadamente 1,5–2%, es decir, 1,5–2 cm de diferencia de altura por metro de longitud.
¿Cuánto es un 1% de pendiente en una terraza?
El 1% significa 1 cm de diferencia de altura por cada 1 metro de longitud.
¿Cuánto es un 2% de pendiente?
El 2% significa 2 cm de diferencia de altura por cada metro. En una terraza de 5 m de longitud, será una diferencia de nivel de 10 cm.
¿Es suficiente una pendiente del 1% en una terraza?
Para la superficie terminada de una terraza con suelo técnico, el 1% puede ser una pendiente leve suficiente para ayudar al agua a abandonar la superficie de las baldosas. Para la base responsable del drenaje adecuado, a menudo se utiliza aproximadamente un 1,5–2%.
¿Debe tener pendiente una terraza con suelo técnico?
La base debe garantizar el drenaje del agua, mientras que la superficie terminada de la terraza con suelo técnico puede ser prácticamente horizontal. El agua pasa a través de las juntas abiertas entre las baldosas y fluye por la superficie que se encuentra debajo.
¿Pueden las baldosas sobre soportes quedar horizontales?
Sí. Los soportes regulables permiten crear una superficie horizontal sobre un terreno con pendiente. Esta es una de las principales ventajas de esta tecnología.
¿La pendiente de la terraza debe ser alejándose del edificio?
Si el drenaje se encuentra en el borde exterior de la terraza – sí. El agua debe dirigirse desde la pared y la carpintería. Si el proyecto prevé un sumidero o un drenaje lineal en otro lugar, la pendiente debe dirigirse hacia él.
¿Es visible un 2% de pendiente?
En tramos cortos es una inclinación pequeña, pero en una terraza grande la diferencia de altura se vuelve significativa. En una longitud de 5 m, una pendiente del 2% da una diferencia de nivel de 10 cm.
¿Por qué el agua permanece en las baldosas a pesar de la pendiente?
Influyen en ello, entre otros, la textura y las tolerancias de la superficie de la baldosa, así como la tensión superficial del agua. Las gotas individuales después de las lluvias no significan automáticamente que la terraza se haya ejecutado incorrectamente.
¿Se puede hacer una base con una pendiente del 2% y colocar las baldosas en horizontal?
Sí. Es una posibilidad típica en el sistema de terraza con suelo técnico. Los plots soporte tienen diferentes alturas y compensan la pendiente de la base que se encuentra debajo de ellos.
