¿Cuál es la altura mínima de una terraza con suelo técnico sobre plots soporte?

Si solo necesitas una respuesta breve:

• el soporte regulable más bajo: 10 mm – SPIRAL 10–17 mm,

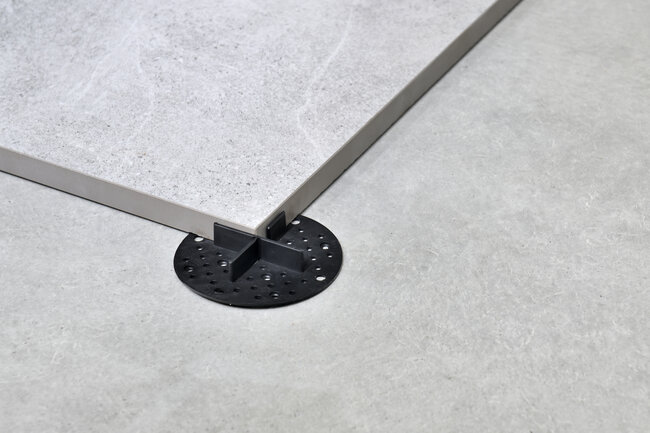

• el soporte más bajo sin regulación: 2 mm – almohadilla PAD-002,
• altura mínima de la terraza con baldosa cerámica de 20 mm sobre almohadilla de 2 mm: aproximadamente 22 mm,
• altura mínima de la terraza con baldosa de 20 mm sobre soporte regulable SPIRAL: aproximadamente 30 mm,
• altura mínima de la terraza con tablas sobre viga de aluminio: aproximadamente 48 mm utilizando una almohadilla de 3 mm o aproximadamente 55 mm utilizando un soporte regulable desde 10 mm.

En la práctica, la altura exacta depende también del tipo de pavimento, la base, las pendientes existentes y la capacidad de nivelación requerida de la estructura.

Las variantes más bajas posibles – ejemplos:

• Apoyo: 2 mm
• Superficie / estructura: baldosa cerámica de 20 mm
• Altura mínima aproximada: 22 mm

• Apoyo: 10 mm
• Superficie / estructura: baldosa cerámica de 20 mm
• Altura mínima orientativa: 30 mm

• Apoyo: almohadilla SBR 3 mm
• Superficie / estructura: viga ALU 25 mm tabla aprox. 20 mm
• Altura mínima aproximada: aprox. 48 mm

• Apoyo: 10 mm
• Superficie / estructura: viga ALU 25 mm + tabla aprox. 20 mm
• Altura mínima orientativa: aprox. 55 mm

Importante: la altura del soporte no es lo mismo que la altura de la terraza terminada. Al diseñar, siempre se debe calcular todo el sistema de capas desde la base hasta la superficie superior de la baldosa o tabla.

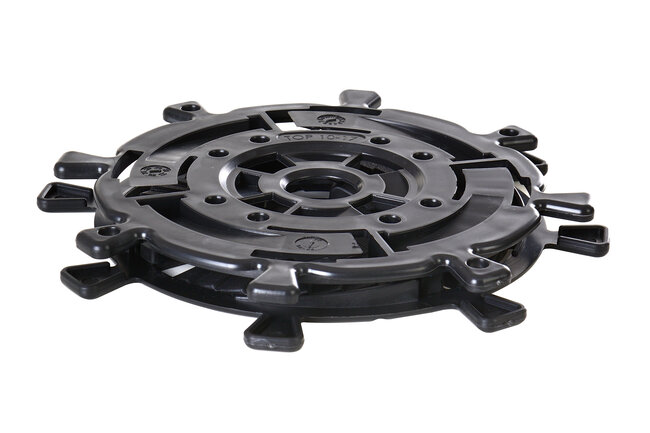

Si por altura mínima entendemos la altura más baja a la que aún queremos tener la posibilidad de regular y nivelar la terraza, la solución es el soporte de la serie SPIRAL 10–17 mm.

Su altura mínima es de 10 mm, y el rango de regulación del primer modelo cubre alturas de 10 a 17 mm.

Esto es especialmente importante en lugares donde el espacio entre el suelo y la superficie planificada de la terraza es muy reducido, pero al mismo tiempo necesitamos la posibilidad de corregir las diferencias de altura.

La mayoría de las veces, cuando:

• el nivel de la terraza terminada se encuentra muy cerca de la base existente,
• es necesario ajustar la superficie de la terraza al umbral de la puerta de la terraza,
• la base presenta pequeñas irregularidades,
• hay una pendiente que requiere corrección,
• nos importa nivelar con precisión las baldosas,
• la altura de la estructura cambia a lo largo de la terraza.

Esto último es muy importante.

Si tenemos, por ejemplo, un espacio de 10 mm en un extremo de la terraza a 16 mm en el otro, una sola almohadilla de altura fija no resolverá el problema. El soporte regulable permite ajustar cada punto de apoyo individualmente.

Esta es probablemente la parte más importante de la respuesta.

El cliente muy a menudo mide la distancia:

desde la base existente hasta el borde inferior del umbral de la puerta de la terraza

y pregunta: "Tengo aquí 3 cm. ¿Cabe una terraza con suelo técnico?"

En este caso, la información de que tenemos un soporte de 10 mm de altura no es suficiente.

Hay que calcular todas las capas de la construcción.

En el caso de una terraza con baldosas, la fórmula más sencilla es la siguiente:

Para la colocación puntual sobre soportes, se utilizan baldosas de terraza preparadas adecuadamente. Una solución muy popular son las baldosas de gres porcelánico de 20 mm de grosor.

Al diseñar, siempre se debe verificar la declaración y las directrices del fabricante de la baldosa específica sobre la forma de apoyo de la misma.

Cálculo:

20 mm + 2 mm = 22 mm

La altura mínima teórica de este sistema es, por tanto, de aproximadamente:

22 mm

es decir, 2,2 cm desde el suelo hasta la superficie superior de la baldosa.

Es uno de los sistemas más bajos posibles para una terraza instalada en seco.

Aquí hay que tener cuidado.

Las baldosas cerámicas finas estándar destinadas a ser pegadas no deben tratarse automáticamente como baldosas aptas para el apoyo puntual sobre plots soporte.

En una terraza con suelo técnico, la baldosa no descansa sobre toda la superficie del mortero adhesivo. Está apoyada en puntos concretos, por lo que debe estar diseñada por el fabricante para este uso y tener la resistencia adecuada.

En la práctica, se utilizan muy a menudo baldosas de gres de 20 mm de grosor, diseñadas específicamente para aplicaciones exteriores y para su colocación sobre plots soporte.

Por lo tanto, no se debe reducir la altura total de la estructura utilizando una baldosa fina cualquiera de 8, 9 o 10 mm destinada al pegado tradicional.

5 reglas gracias a las cuales las baldosas de terraza sobre plots soporte no se agrietarán.

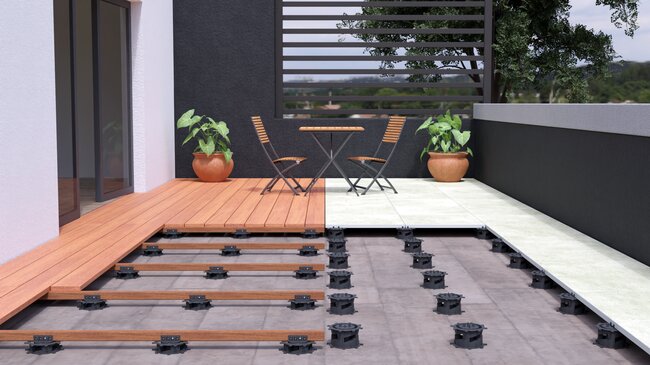

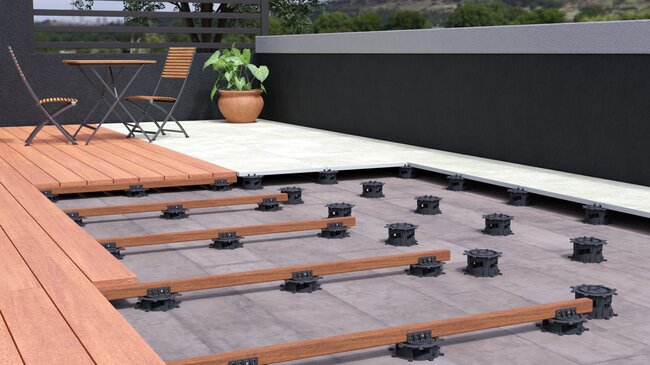

Altura mínima de una terraza con tablas sobre vigas

La situación es algo diferente en terrazas:

• de madera,
• de composite,
• de WPC,
• realizadas con otras tablas montadas sobre vigas.

Aquí hay que sumar ya tres elementos:

soporte + viga + tabla = altura de la terraza

Por ejemplo:

• almohadilla SBR – 3 mm,
• viga de aluminio baja – unos 25 mm,
• tabla de terraza – unos 20 mm.

Cálculo:

3 + 25 + 20 = 48 mm

Es decir, una terraza muy baja sobre vigas puede tener en esta disposición aproximadamente:

48 mm, es decir, menos de 5 cm.

Si en lugar de una almohadilla de 3 mm utilizamos un soporte SPIRAL que comienza la regulación desde 10 mm:

10 + 25 + 20 &= 55 mm

obtenemos aproximadamente: 55 mm de altura total de la estructura.

A cambio de unos pocos milímetros adicionales, conseguimos la posibilidad de regular la altura de cada punto de apoyo.

Esto a menudo facilita mucho la instalación.

En una terraza muy baja, surge la tentación de utilizar el perfil más delgado posible. No siempre es una buena opción.

La viga que se encuentra sobre los soportes está apoyada puntualmente, y entre los puntos de apoyo transmite las cargas que actúan sobre la terraza.

Por lo tanto, debe tener la rigidez adecuada.

En la práctica, para estructuras bajas, los perfiles de aluminio son especialmente ventajosos. En esta aplicación, se debe elegir un perfil con la altura adecuada – por ejemplo, aproximadamente 25 mm o más, dependiendo de su sección, la separación de los soportes, la separación de las vigas y la carga proyectada.

Por lo tanto, no se debe elegir la viga únicamente en función de su altura. La separación final de los soportes y las cargas admisibles deben derivarse de los parámetros del sistema utilizado.

¿Y qué pasa con la pendiente del suelo?

En terrazas muy bajas, la pendiente es de gran importancia.

Imaginemos un balcón donde entre un extremo y el otro hay una diferencia de altura de 20 mm.

Si junto a la puerta tenemos 30 mm de espacio, en el lado opuesto puede haber ya 50 mm.

Por lo tanto, no se debe responder a la pregunta:

“¿Qué soporte utilizar?” basándose en una sola medición de altura.

Antes de seleccionar los soportes, se debe medir al menos:

• el punto más bajo del suelo,
• el punto más alto del suelo,
• el nivel de la superficie planificada de la terraza,
• el grosor de la superficie elegida.

Solo entonces obtenemos el rango real de alturas necesarias de los soportes.

¿Cómo calcular la altura necesaria del soporte?

En el caso de baldosas:

altura del soporte = nivel de la terraza terminada – nivel del suelo – grosor de la baldosa

Ejemplo:

Distancia desde el suelo hasta el nivel de la terraza terminada:

42 mm

Grosor de la baldosa:

20 mm

42 mm – 20 mm = 22 mm

Por lo tanto, necesitamos un soporte que permita alcanzar aproximadamente 22 mm de altura.

En este punto, se puede utilizar el modelo adecuado de la serie SPIRAL.

altura del soporte = altura de la terraza terminada – grosor de la tabla – altura de la viga

Ejemplo:

Altura disponible:80 mm

Tabla: 20 mm

Viga: 25 mm

80 – 20 – 25 = 35 mm

Para el soporte en sí quedan, por tanto, aproximadamente 35 mm.

¿Qué elegir cuando la altura de la terraza es muy baja?

Se puede adoptar una regla sencilla.

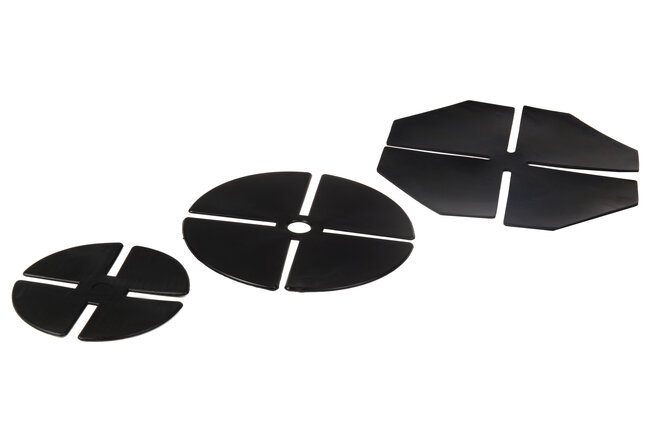

Si la superficie está formada por baldosas de 20 mm, hay que considerar almohadillas de altura fija, p. ej. de 2 mm, así como posibles elementos finos de nivelación.

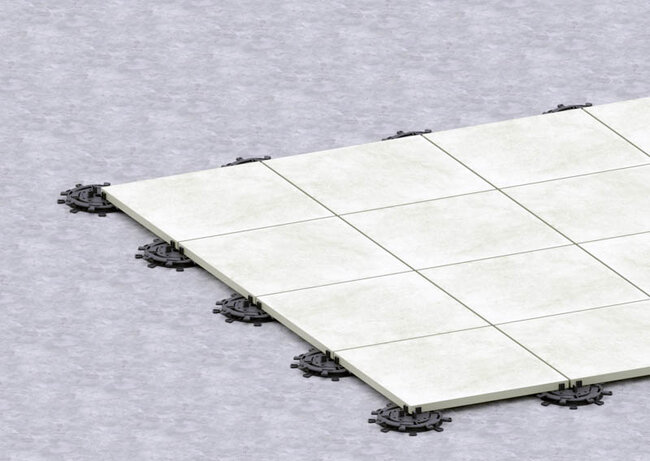

Podemos aplicar una baldosa de 20 mm y un plots soporte regulable SPIRAL desde 10 mm.

Es posible un sistema de muy baja altura:

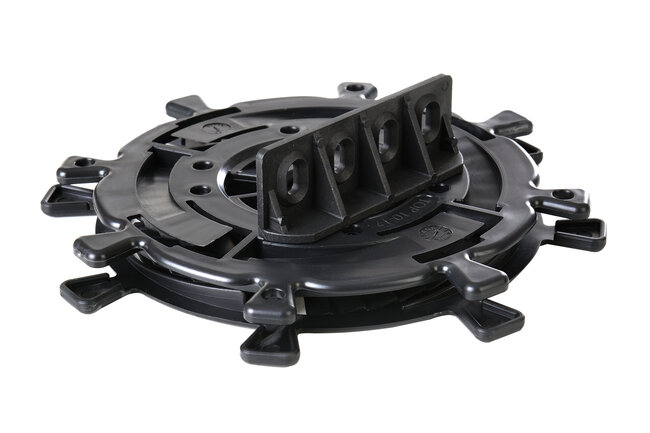

Almohadilla Antideslizante + viga baja de aluminio + tabla.

Se puede considerar:

SPIRAL + viga baja de aluminio + tabla.

No diseñe la terraza "a tope"

Aunque matemáticamente podemos obtener una altura mínima, por ejemplo, 22, 30 o 48 mm, en un proyecto real es recomendable dejar cierto margen.

Las superficies de construcción muy rara vez son perfectamente planas.

En el lugar pueden aparecer:

• irregularidades locales,
• pendientes,
• solapes de impermeabilización,
• sumideros y desagües,
• remates de chapa,
• diferencias de nivel,
• instalaciones que pasan por debajo de la terraza.

Por eso, antes de comprar los elementos estructurales, conviene realizar mediciones de altura en muchos puntos de toda la superficie.

Terrazas con suelo técnico – sistemas de montaje y tecnología para profesionales

Una terraza baja no significa falta de espacio para el drenaje del agua

Una de las dudas frecuentes también es si, con poco espacio bajo las baldosas, el agua podrá drenar libremente.

En una terraza con suelo técnico, el agua pasa a través de las juntas abiertas entre las baldosas y luego drena por la capa que se encuentra debajo de la superficie.

Por lo tanto, es importante no solo elevar las baldosas, sino también preparar correctamente la base y garantizar la vía de drenaje del agua.

Juntas o espacios en una terraza exterior: ¿cómo elegir el ancho adecuado?

¿Cómo construir tú mismo una terraza sobre grava, césped u hormigón?

La respuesta depende de lo que entendamos por altura de la terraza.

Si preguntamos por el elemento de soporte más bajo, se puede llegar incluso a:

2 mm – almohadilla de altura fija.

Si necesitamos un plots soporte regulable:

10 mm – SPIRAL 10–17 mm.

Si nos interesa toda la terraza con baldosa cerámica de 20 mm:

• aproximadamente 22 mm sobre almohadilla de 2 mm,
• aproximadamente 30 mm sobre plots soporte regulable de 10 mm.

Si, en cambio, construimos una terraza con tablas sobre vigas:

• aproximadamente 48 mm con almohadilla de 3 mm + viga de 25 mm + tabla de 20 mm,
• aproximadamente 55 mm con plots soporte de 10 mm + viga de 25 mm + tabla de 20 mm.

Por eso, antes de elegir el sistema, conviene responder a cuatro preguntas:

¿Qué altura total disponible tengo?

¿La terraza será de baldosas o de tablas?

¿Necesito regulación de altura?

¿Qué diferencias de nivel hay en el suelo?

Solo entonces se pueden elegir correctamente los plots soporte o las almohadillas.

El soporte regulable más bajo de la serie SPIRAL tiene un rango de 10–17 mm. Permite ajustar la altura desde aproximadamente 10 mm.

Si no se necesita una regulación mecánica de altura, se pueden utilizar almohadillas de altura fija. Las soluciones más bajas para baldosas tienen aproximadamente 2 mm.

Sí. Con una baldosa cerámica de 20 mm de grosor y un plots soporte SPIRAL ajustado a 10 mm, la altura total de la estructura es de aproximadamente 30 mm.

Con una baldosa típica de 20 mm de grosor, es muy difícil, porque la propia superficie ya ocupa unos 20 mm. Con una almohadilla de 2 mm, la altura mínima del sistema es de aproximadamente 22 mm.

Con el uso de una almohadilla SBR de 3 mm, una viga de aluminio de aproximadamente 25 mm de altura y una tabla de aproximadamente 20 mm, la estructura puede tener alrededor de 48 mm. Los valores exactos dependen de los elementos utilizados y de la separación requerida de los soportes.

No se deben aplicar automáticamente baldosas finas comunes destinadas a ser pegadas como baldosas soportadas puntualmente. La baldosa debe estar prevista por el fabricante para este tipo de instalación. En terrazas con suelo técnico, se utilizan muy a menudo baldosas de gres especiales de aproximadamente 20 mm de grosor.

En esta situación, lo mejor es elegir un sistema regulable cuyos rangos de altura cubran toda la superficie. La serie SPIRAL comienza desde 10 mm y permite continuar la regulación en los siguientes rangos.

Se debe determinar el nivel objetivo de la superficie superior de la terraza, luego medir la distancia al suelo en varios puntos y restar el grosor de la baldosa o el grosor de la tabla y la viga. De esta manera, obtendremos la altura real de los soportes necesarios.
