Tecnología de plots soporte de terraza en el corazón de la instalación de agua EXPO 2020 Dubái

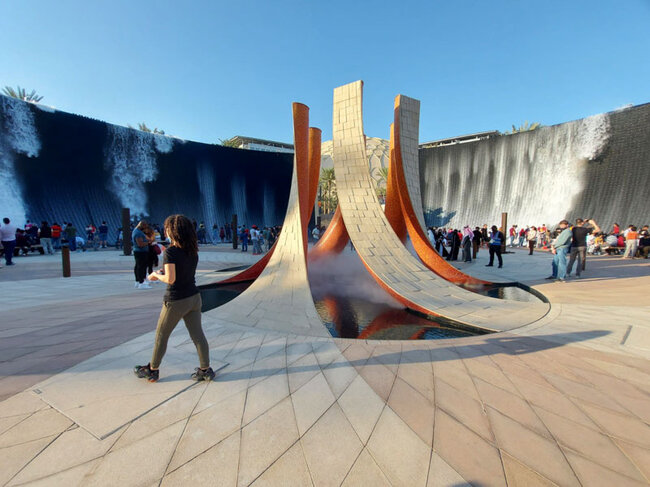

Las Exposiciones Mundiales EXPO siempre han sido un escaparate para los proyectos de ingeniería más innovadores del mundo. La instalación Water Feature, ubicada en Jubilee Park junto al Pabellón de los EAU, es una obra icónica en la que gigantescas olas de agua fluyen por muros negros de más de diez metros de altura, y en el centro, desde la cuenca de la piscina, emergen poderosas esculturas curvas cubiertas con una ardiente mosaico de vidrio y piedra natural.

La tarea de construcción fue crear alrededor de estas esculturas un pavimento de granito oscuro perfectamente nivelado y seguro para la infraestructura hidráulica. Este espacio, que forma parte integral del mecanismo de la fuente, tuvo que funcionar en un entorno de contacto permanente con agua, niebla de agua y productos químicos de tratamiento.

Trabajar en una instalación de agua de esta escala en el exigente clima desértico de Dubái implicó restricciones técnicas extremas:

• Geometría curva compleja (Radialidad): El diseño del pavimento excluía por completo las líneas rectas. Las losas de piedra tuvieron que colocarse en círculo, formando franjas perfectamente convergentes (radios) que convergían hacia el centro de la instalación, lo que obligó a cortar cada elemento con precisión en forma de cuña (visible en las fotografías).
• Integración de un potente sistema hidráulico y boquillas: Directamente bajo el pavimento se ubicó una densa red de tuberías de alimentación, boquillas de nebulización, reflectores LED y sistemas de rebose (como documentan las fotografías de la fase de montaje). El hormigonado tradicional habría cortado el acceso a estas instalaciones críticas.
• Trabajo en inmersión continua y presión dinámica: El material de la base debía mostrar una resistencia del cien por ciento a la humedad constante, la presión del agua y los compuestos químicos agresivos utilizados para clarificar el agua en fuentes públicas. La base no podía corroerse ni sufrir degradación biológica.
• Cargas puntuales extremas en la base de las esculturas: Los soportes en la zona perimetral tuvieron que soportar el peso de gigantescas formas escultóricas curvas en los puntos donde su estructura descendía directamente bajo el nivel del pavimento.

1. Micro-regulación fluida de altura y nivelación: Mediante llaves especializadas y anillos, los trabajadores manuales controlaban la altura con precisión de un milímetro, corrigiendo las pendientes tecnológicas del fondo de la piscina y compensando las deformaciones estructurales.
2. Drenaje sin adhesivo bajo el suelo: Las amplias juntas de dilatación entre las losas de granito funcionan como un gigantesco desagüe de ranura. El agua de lluvia o el rebose de la fuente regresan inmediatamente al recinto cerrado bajo el pavimento, eliminando el riesgo de presión hidrostática sobre las losas.
3. Modularidad y revisabilidad: Cada una de las losas de gres-piedra puede levantarse para el mantenimiento de las boquillas o la iluminación de la piscina sin afectar al resto de la estructura.

El proceso de instalación en Jubilee Park se llevó a cabo bajo una enorme presión de tiempo antes de la apertura oficial de la EXPO, lo que requirió una coordinación impecable:

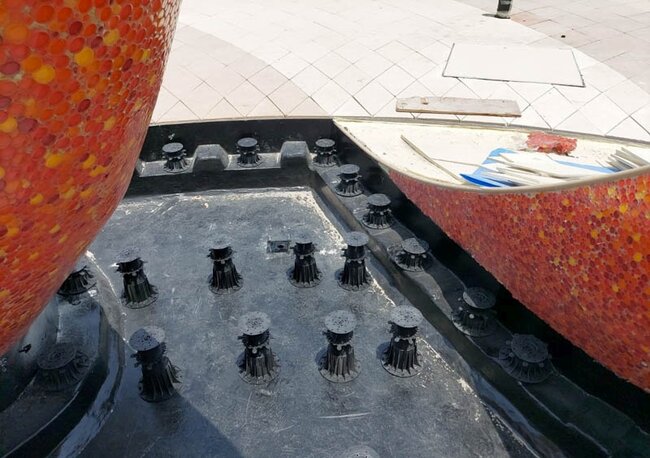

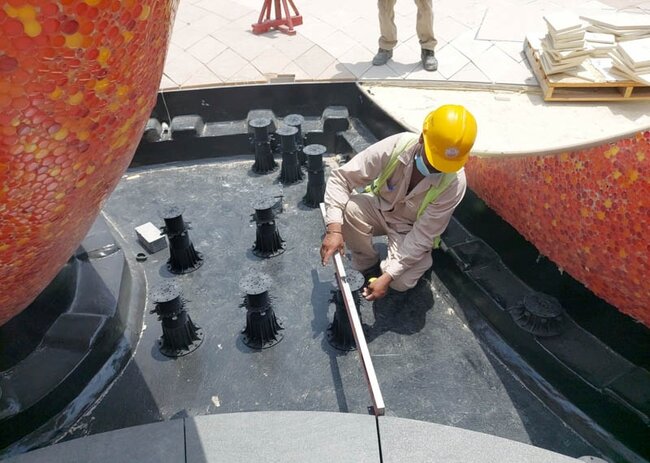

• Etapa 1: Trazado radial y distribución de los soportes. Sobre el fondo protegido de la piscina se aplicó una cuadrícula axial. Los plots soporte regulables se distribuyeron en un diseño denso, ajustando su posición a la forma irregular del vaso y a las tuberías de instalación que lo atravesaban.

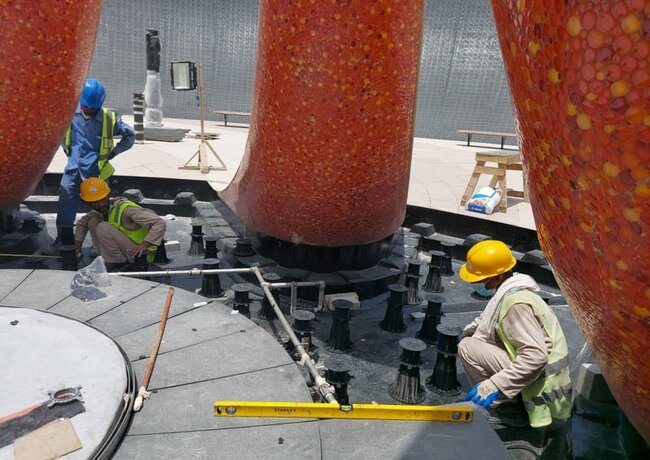

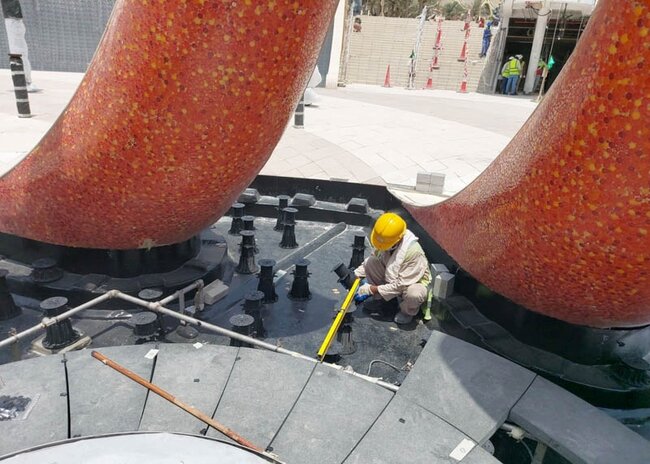

• Etapa 2: Calibración de altura bajo las esculturas. El equipo de ingeniería utilizó niveles de regla para ajustar con precisión la altura de los plots soporte justo junto a los cimientos de las esculturas de fuego, asegurando que las baldosas entraran bajo la estructura de la escultura de manera perfectamente plana.

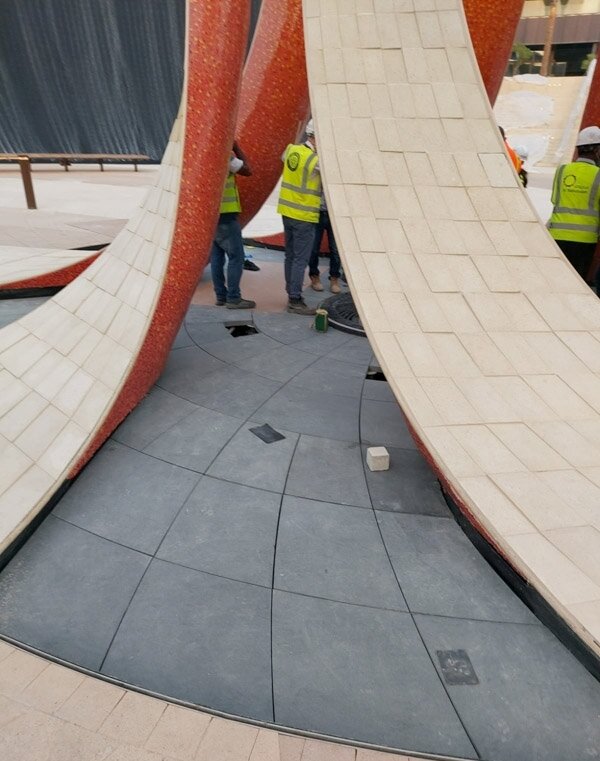

• Etapa 3: Montaje de precisión en piedra. Las baldosas de granito oscuro se cortaron individualmente en arco. Su colocación requirió una repetibilidad milimétrica para que las líneas de dilatación formaran círculos concéntricos y coherentes alrededor del punto central del parque.

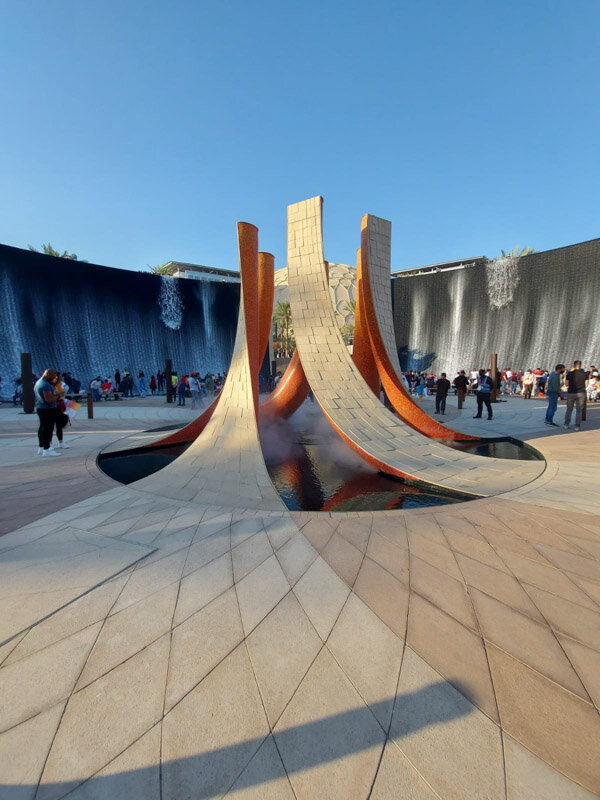

La instalación de Water Feature en la EXPO 2020 de Dubái se convirtió en uno de los objetos más fotografiados de la exposición, atrayendo a millones de visitantes de todo el mundo.

Desde el punto de vista de la ingeniería, el proyecto resultó ser un enorme éxito:

• Tecnología invisible: Toda la potente maquinaria de la fuente, el cableado y la hidráulica quedaron completamente ocultos bajo un elegante pavimento negro, creando la ilusión de que las esculturas emergen de una monolítica superficie de piedra.
• Seguridad masiva: El nivel perfectamente uniforme evitó tropiezos de los visitantes, y la rápida recogida del agua a través de las juntas evitó la formación de una película de agua resbaladiza sobre la superficie del granito.
• Durabilidad en el clima de los EAU: El sistema de soporte soporta perfectamente la carga térmica extrema de Dubái (temperaturas que superan los 50°C a pleno sol) alternada con el enfriamiento dinámico del agua de la piscina, demostrando su ventaja sobre cualquier sistema pegado.
