Ubicación: Dubai Safari Park, Dubái, Emiratos Árabes Unidos
Tipo de instalación: espacio recreativo de acceso público
Alcance de los trabajos: superficie elevada de fuente pavimentada
Superficie: baldosas de piedra de dimensiones variadas
Sistema de montaje: plots soporte regulables para baldosas SOLVER MAX
Requisitos principales: estabilidad, acceso a instalaciones y adaptación a la geometría circular
El desafío – superficie sobre la instalación de la fuente
Los plots soporte regulables se utilizan con mayor frecuencia en la construcción de terrazas y azoteas transitables. Sin embargo, el proyecto en Dubai Safari Park demuestra que el sistema también puede utilizarse en construcciones más exigentes.
En la parte central de la plaza de acceso público se instaló una fuente de suelo con superficie de baldosas de piedra maciza. Debajo de las baldosas se encontraba la infraestructura técnica, que incluía instalaciones de agua y electricidad, desagües, conductos y elementos de alimentación de las boquillas.
El uso de plots soporte regulables permitió crear una superficie estable sobre las instalaciones, mantener el acceso de servicio y ajustar el nivel de las baldosas al de la plaza circundante.
La fuente fue diseñada como parte integral de la plaza. Tras finalizar los trabajos, su superficie debía formar un solo plano con el pavimento circundante, mientras que toda la infraestructura técnica debía permanecer oculta bajo las baldosas.
El proyecto debía tener en cuenta las instalaciones situadas bajo la superficie, las boquillas y los elementos de inspección, el contorno circular de la fuente y las baldosas de diferentes dimensiones y formas. La estructura estaba destinada a un espacio público de uso intensivo, por lo que requería una estabilidad adecuada y un gran número de puntos de apoyo.
El pegado tradicional de las baldosas habría dificultado considerablemente el acceso a las instalaciones. Cualquier inspección o reparación habría requerido picar la superficie y reemplazar sus fragmentos.
Solución – baldosas sobre soportes regulables

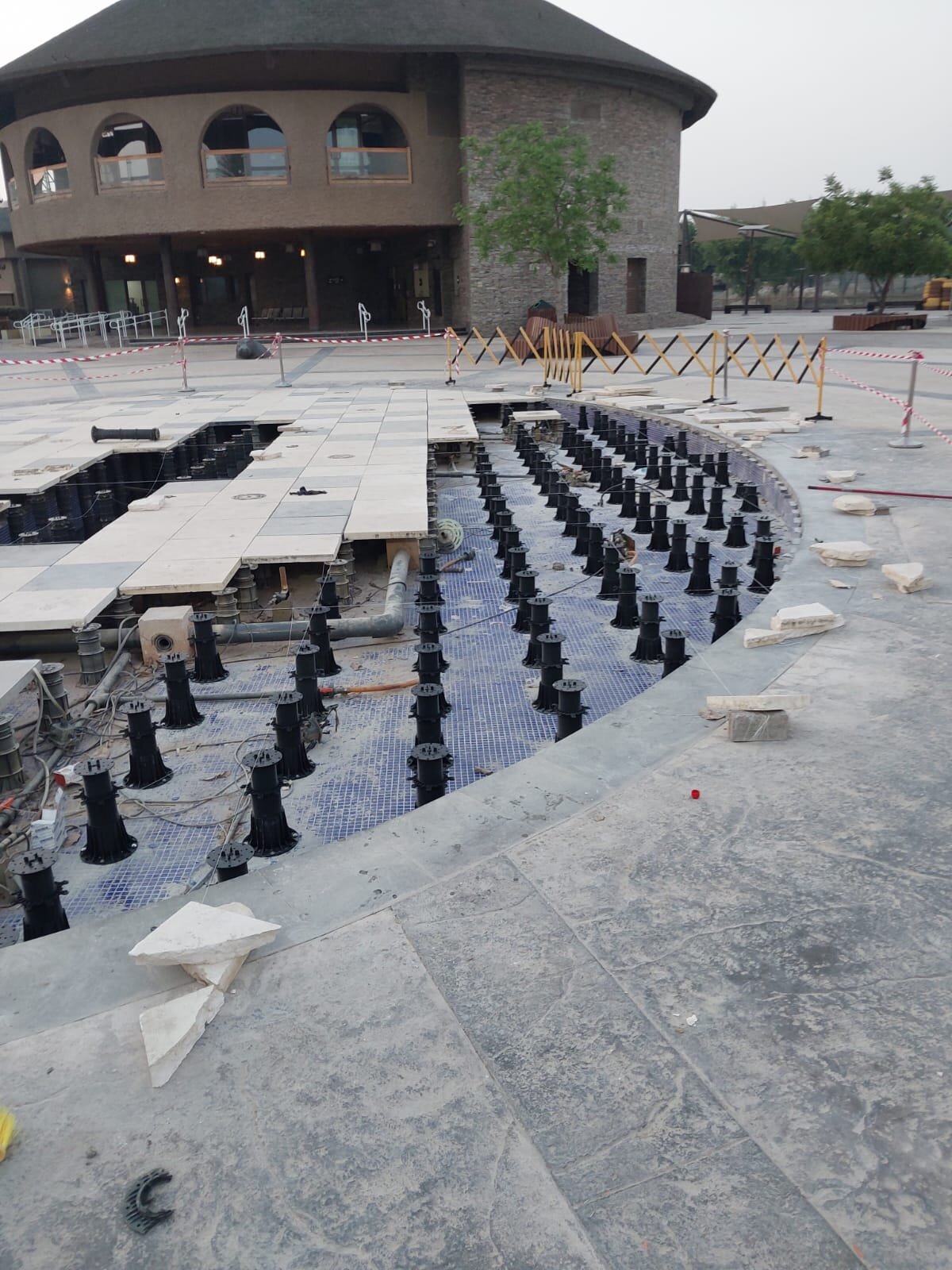

Los elementos de piedra se colocaron sobre soportes regulables individualmente. Bajo la superficie se creó un espacio técnico abierto destinado a tuberías, conductos, desagües y elementos de alimentación de la fuente.
La altura de cada soporte se ajustó al nivel local del terreno y a la cota final de la plaza. Esto permitió obtener una superficie uniforme a pesar de la extensa infraestructura situada debajo.
La distribución de los soportes se adaptó a la disposición de las baldosas y a la ubicación de los dispositivos técnicos. Bajo los elementos de mayores dimensiones, forma irregular o mayor carga, se utilizaron soportes adicionales.
Adaptación a la geometría circular

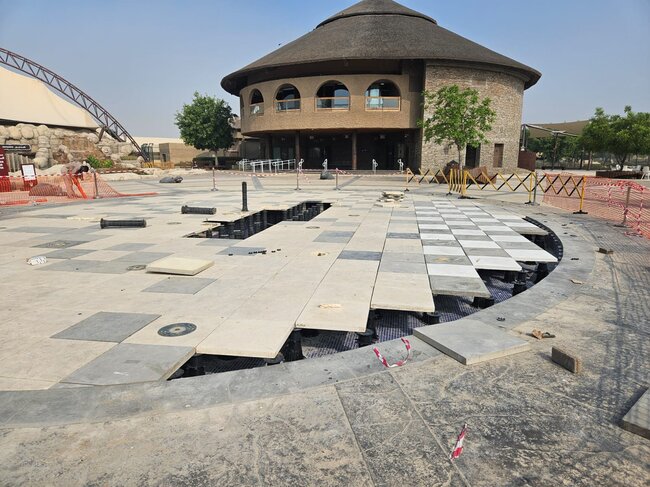

La fuente tiene un contorno circular, mientras que la mayoría de las baldosas son rectangulares o cuadradas. Por lo tanto, los elementos situados en el borde exterior requirieron un corte individual.
Los plots soporte se distribuyeron tanto debajo de las esquinas como debajo de los fragmentos irregulares de las baldosas en el borde curvo. La regulación de altura permitió mantener un solo plano, juntas uniformes y una conexión fluida de la fuente con la superficie circundante de la plaza.
Estabilidad de losas de piedra pesadas
La superficie se realizó con losas macizas diseñadas para uso intensivo. Una cantidad adecuadamente planificada de soportes permitió limitar las deformaciones y transferir uniformemente las cargas al sustrato.
Las bases anchas de los soportes distribuyen la presión sobre una superficie mayor, mientras que la regulación individual permite eliminar las holguras entre los soportes y las losas. Gracias a ello, se obtuvo una superficie estable adaptada para funcionar en espacios públicos.
Acceso a la infraestructura técnica
La ventaja más importante del sistema es la posibilidad de levantar baldosas seleccionadas sin dañar la superficie. Esto permite acceder rápidamente a la instalación de agua, boquillas, desagües, conductos y elementos de inspección.
Una vez finalizada la revisión o reparación, las baldosas pueden volver a colocarse en el mismo lugar. Esto limita el tiempo de inactividad de la fuente y reduce los costos de mantenimiento posterior.
Integración de las boquillas con la superficie
Los elementos responsables del funcionamiento de la fuente se han integrado en el pavimento de piedra. Su ubicación tuvo que coordinarse con precisión con la disposición de las baldosas, las juntas y los soportes.
El sistema permitió ajustar de forma independiente la altura de la superficie y realizar con precisión los orificios alrededor de las boquillas, los desagües y las tapas de registro. Los elementos técnicos permanecieron funcionales sin alterar el aspecto ordenado de la plaza.
Montaje sin pegado
Las baldosas se colocaron en seco, sin unión permanente con la base. Esto permitió corregir repetidamente su posición durante la coordinación de la altura de los soportes, el recorrido de las instalaciones y la ubicación de las boquillas.
La ausencia de una capa adhesiva también facilita el posterior desmontaje para mantenimiento y reduce el riesgo de dañar los elementos de piedra.
Przebieg realizacji
Prace obejmowały wyznaczenie docelowej wysokości fontanny, rozplanowanie instalacji i układu płyt, rozmieszczenie wsporników oraz indywidualną regulację ich wysokości. Następnie wykonano otwory pod elementy techniczne, dopasowano płyty do kolistej krawędzi i zastosowano dodatkowe podpory pod elementami docinanymi.
Montaż prowadzono etapami, zachowując dostęp do infrastruktury aż do ułożenia ostatnich fragmentów nawierzchni.
¿Por qué se utilizaron soportes regulables?
El sistema garantizó el acceso a las instalaciones sin dañar el pavimento, una regulación precisa de la altura y la posibilidad de conducir la infraestructura bajo las baldosas. También permitió el soporte de elementos de diferentes dimensiones y formas, así como la realización del montaje sin adhesivo ni mortero.
El número de soportes adecuadamente planificado garantizó la estabilidad de las baldosas pesadas en un espacio público de uso intensivo.

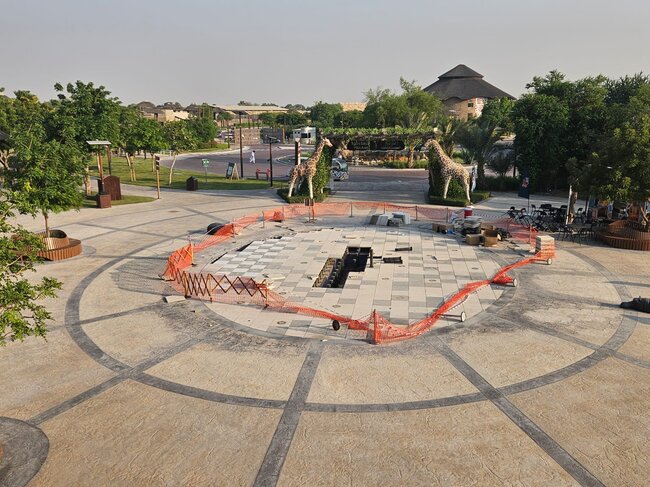

Resultado – fuente integrada con la plaza
Tras finalizar el montaje, la superficie de la fuente se conectó con la plaza circundante en un único plano ordenado. Las instalaciones y la estructura de soporte permanecieron invisibles, pero siguen siendo fácilmente accesibles durante los trabajos de mantenimiento.
La realización en Dubai Safari Park demuestra que los plots soporte regulables pueden utilizarse no solo en terrazas. También funcionan bajo superficies de fuentes, plazas y otros elementos donde las baldosas pesadas deben conectarse con una infraestructura técnica extensa.
