Czym jest nośność tarasu?

Nośność tarasu to maksymalne obciążenie jakie taras może “udźwignąć” bez uszkodzenia któregokolwiek z elementów.

To jeden z kluczowych parametrów decydujących o bezpieczeństwie i trwałości całej konstrukcji. Odpowiednie zaprojektowanie systemu musi uwzględniać zarówno obciążenia użytkowe, punktowe jak i warunki eksploatacyjne.

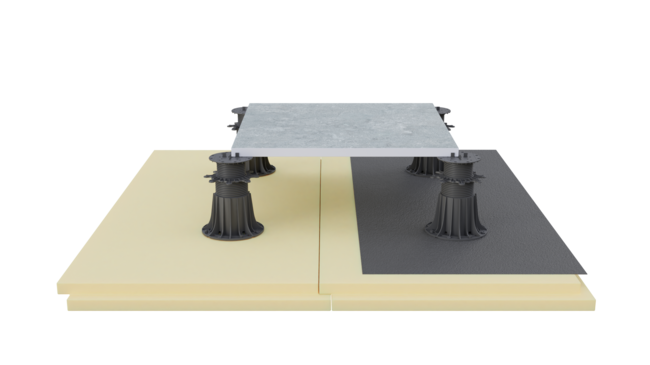

System wentylowany, pomimo lekkiej konstrukcji, może przenosić bardzo duże obciążenia, ale pod warunkiem prawidłowego doboru i rozstawu wsporników.

Jeżeli chcesz poznać podstawy:

Zobacz również: Co to jest taras wentylowany

Jakie obciążenia działają na taras?

Podczas projektowania należy uwzględnić kilka rodzajów obciążeń, które będą wpływać na taras:

Obciążenia użytkowe

To między innymi:

ruch pieszy
meble ogrodowe
standardowe użytkowanie tarasu

Obciążenia punktowe

donice

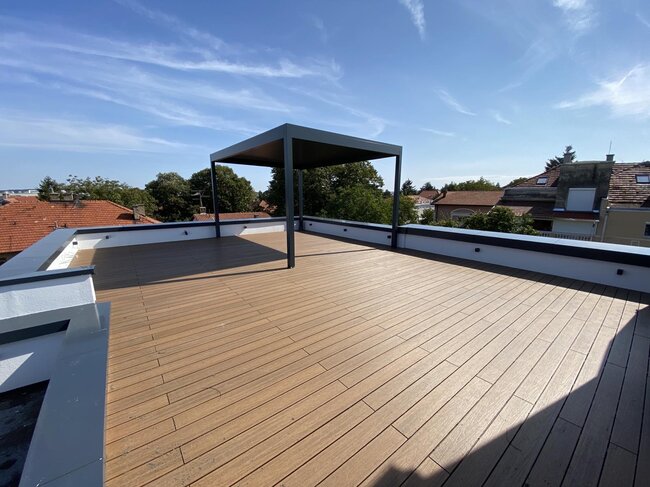

pergole

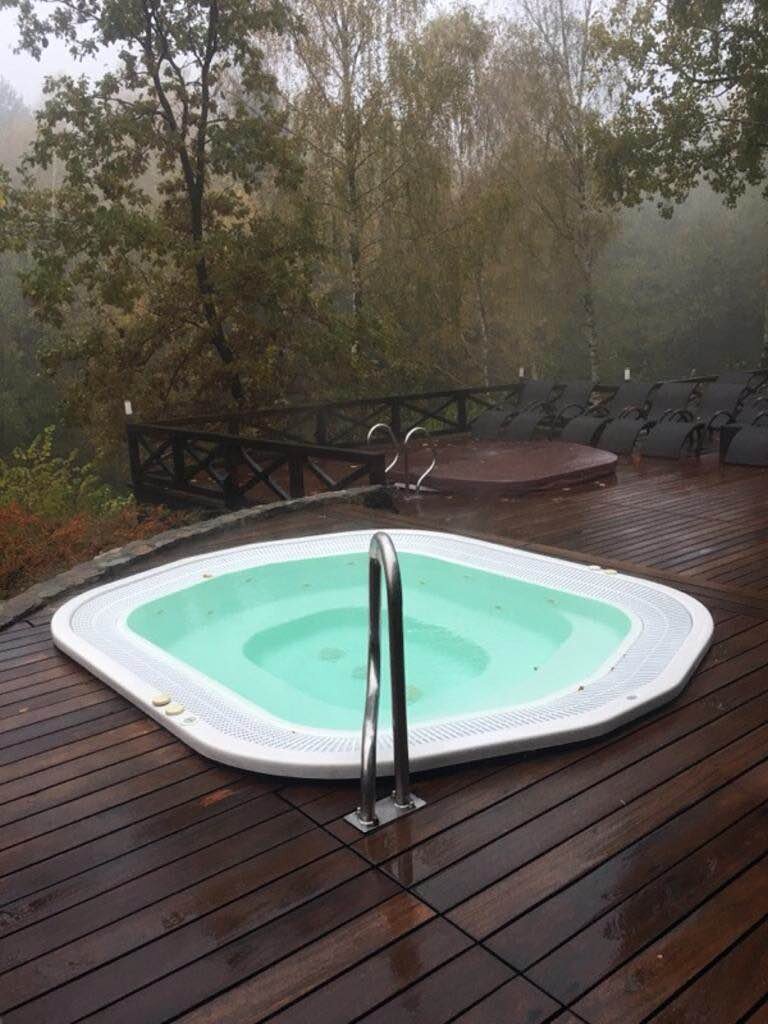

jacuzzi
ciężkie elementy wyposażenia

Obciążenia dynamiczne

ruch wielu osób
przemieszczanie ciężkich elementów

Obciążenia środowiskowe

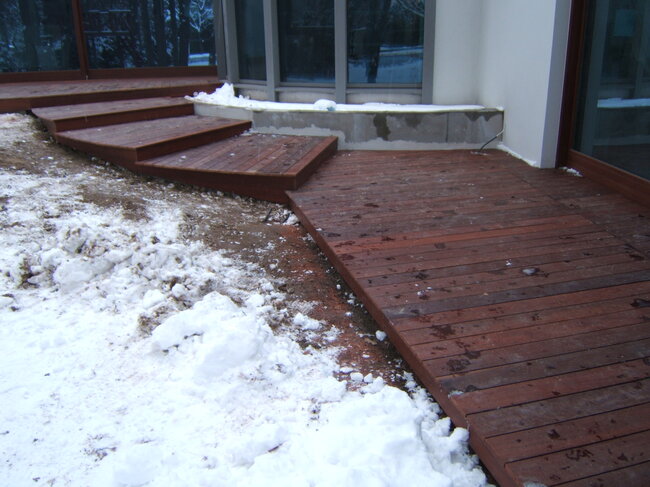

śnieg
wiatr
woda

Od czego zależy nośność tarasu wentylowanego?

Nośność systemu nie zależy od jednego elementu, to suma kilku czynników:

wytrzymałości wsporników
rodzaju nawierzchni (płyty / deski)
rozstawu wsporników
jakości podłoża
poprawności montażu

Każdy z tych elementów musi być dopasowany do siebie, tak aby obciążenia były odpowiednio przenoszone z elementu na element.

Zobacz również: Podkonstrukcja tarasu wentylowanego - z czego się składa i jak ją zaprojektować?

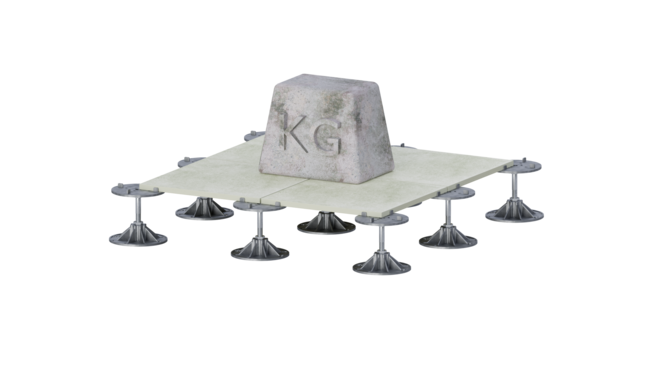

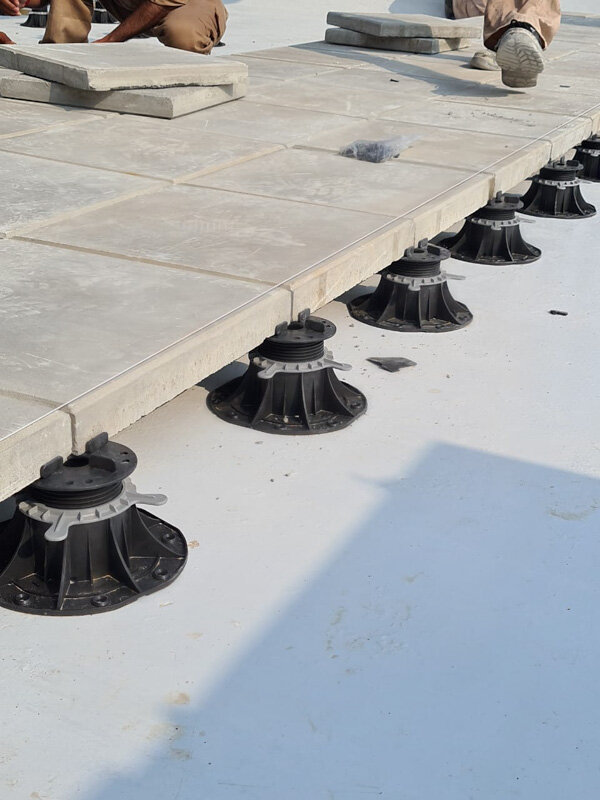

Nośność wsporników i podstawek tarasowych

Zarówno wsporniki jak i podstawki są podstawowym elementem przenoszącym obciążenia.

W zależności od serii:

Podstawki - przenoszą do 1000 kg
Wsporniki z serii SPIRAL - przenoszą do 2000 kg
Wsporniki z serii STANDARD - przenoszą do 1000 kg
Wsporniki z serii MAX - przenoszą do 1500 kg
Wsporniki z serii CLEVER LEVEL - przenoszą do 500 kg
Wsporniki z serii RAPTOR - przenoszą do 1000 kg
Wsporniki z serii ALU - przenoszą do 3000 kg

Warto jednak pamiętać, że kluczowy jest nie tylko parametr jednego wspornika, ale rozkład obciążenia w całym systemie. Na tarasach domowych zazwyczaj obciążenie do 500 kg na wspornik jest zupełnie wystarczające.

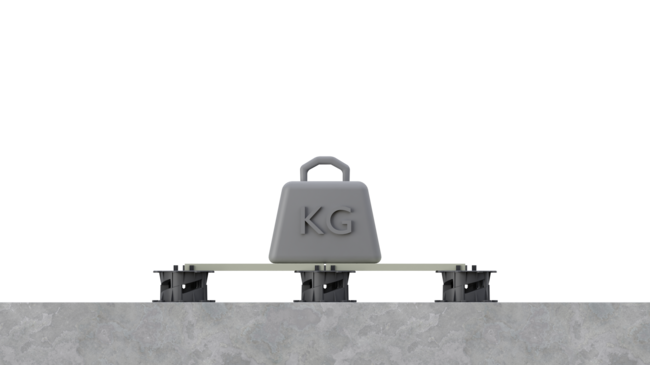

Poniżej film pokazujący wytrzymałość wsporników:

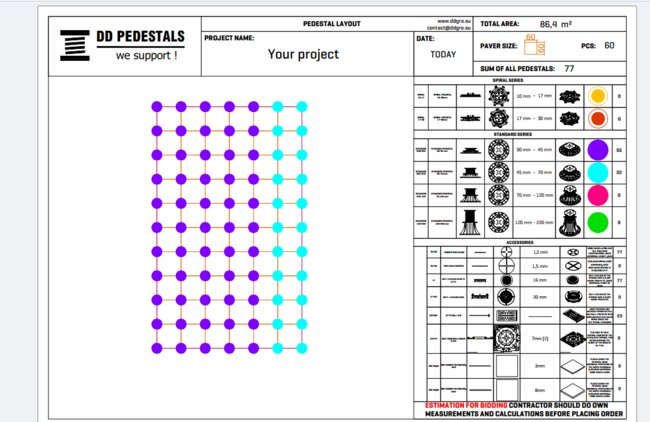

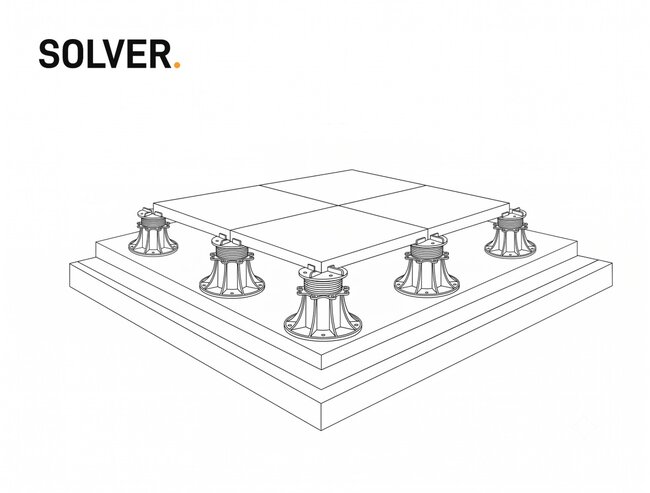

Rozstaw wsporników, czyli klucz do bezpieczeństwa

Rozstaw podpór bezpośrednio wpływa na nośność i bezpieczeństwo tarasu.

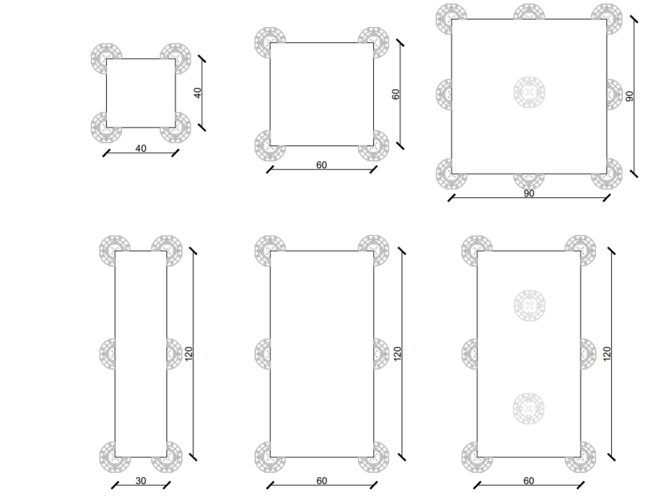

Typowe zasady:

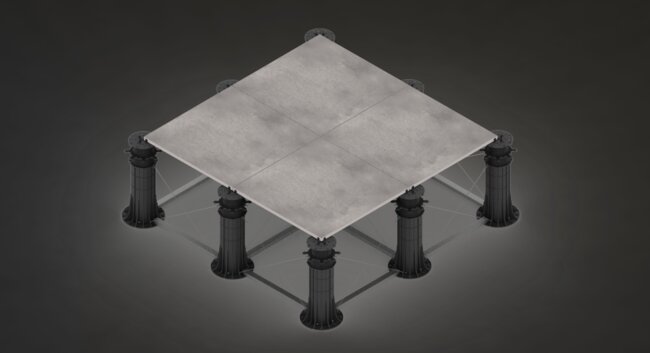

płyty 60×60 cm - podparcie w 4 rogach
większe formaty - dodatkowe podpory na środku i bokach
cienkie lub kruche płyty - dodatkowe podparcie na środku

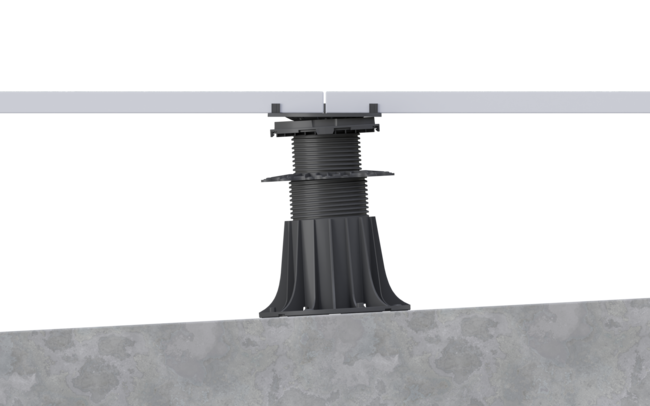

W przypadku dużych obciążeń zwiększa się liczbę wsporników, zagęszcza ich rozstaw lub dobiera wsporniki bardziej wytrzymałe (np. wsporniki z serii MAX).

Nośność nawierzchni- płyty a deski

Pomimo, że wsporniki są głównym elementem przenoszącym obciążenia, górna nawierzchnia również musi być odporna na nagłe obciążenia dynamiczne.

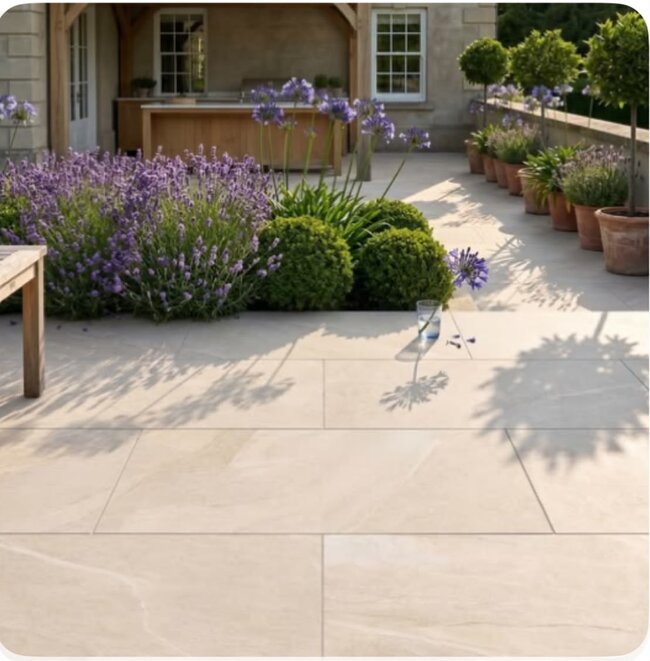

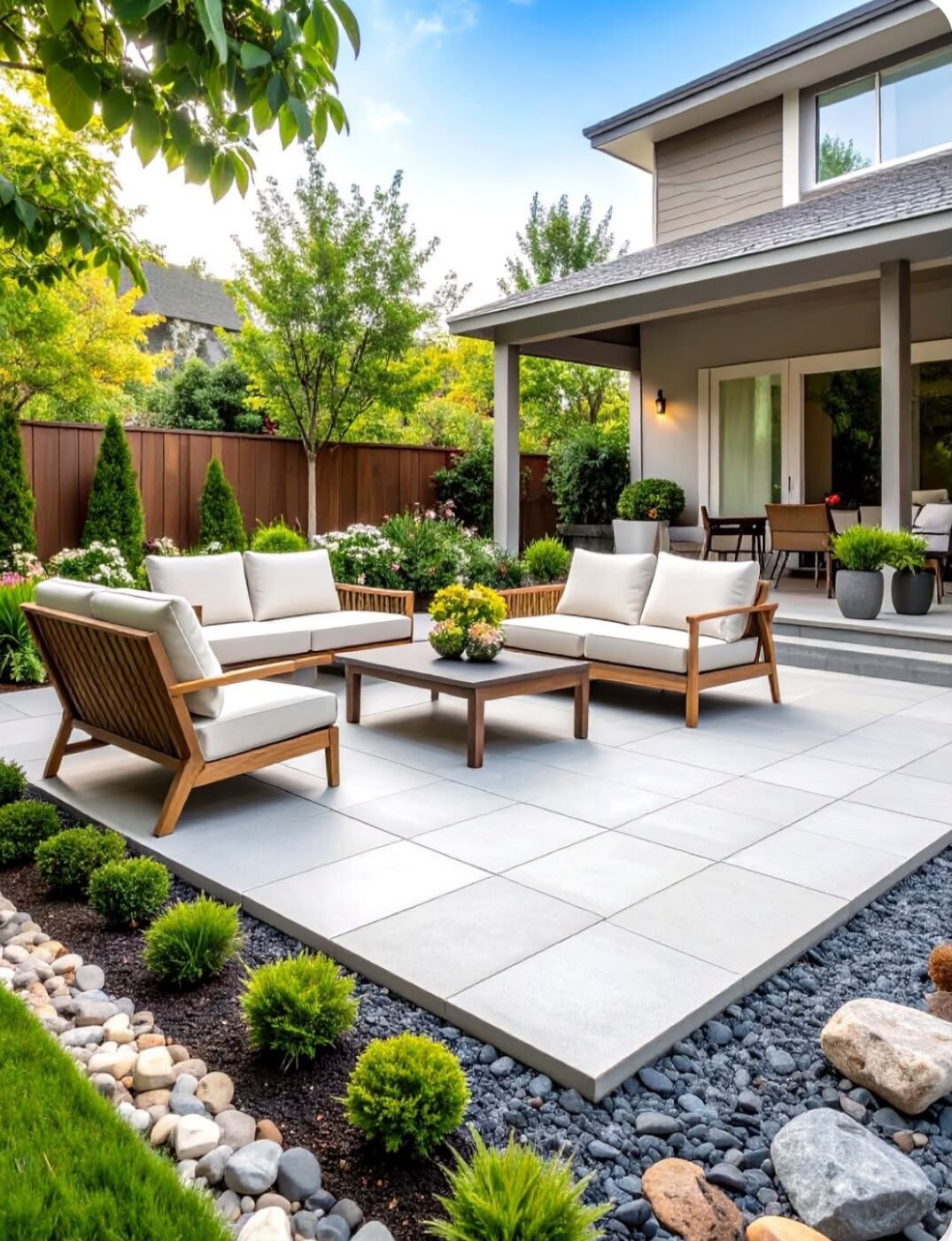

Płyty gresowe / betonowe

Z racji materiału z jakiego są wykonane, są znacznie bardziej narażone na stłuczenia lub pęknięcia. Jednak wybierając płyty od renomowanego producenta, mamy pewność, że będą one odporne na ściskanie, warunki atmosferyczne nie wpływają na nie tak, jak na deski i lepiej zachowują swój kształt.

Mimo wszystko, wymagają one odpowiedniego, stabilnego podparcia, tak, aby cała głowica wspornika przylegała do płyty.

Więcej tutaj:

Zobacz również: Taras wentylowany z gresu - płyty ceramiczne 2 cm

Zobacz również: Taras wentylowany z płyt betonowych - trwałe rozwiązanie do zastosowań zewnętrznych

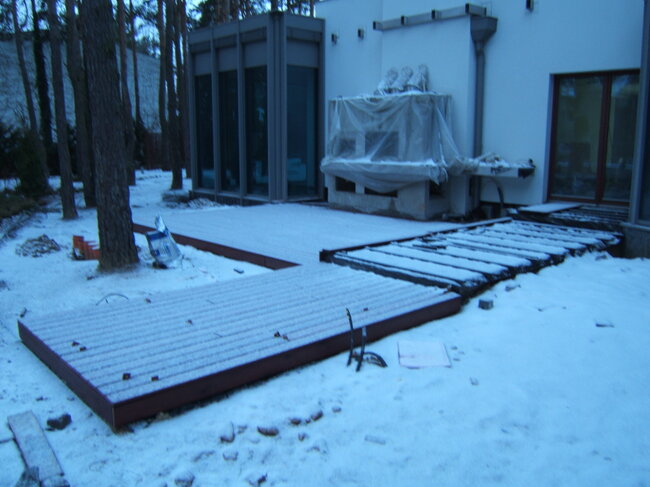

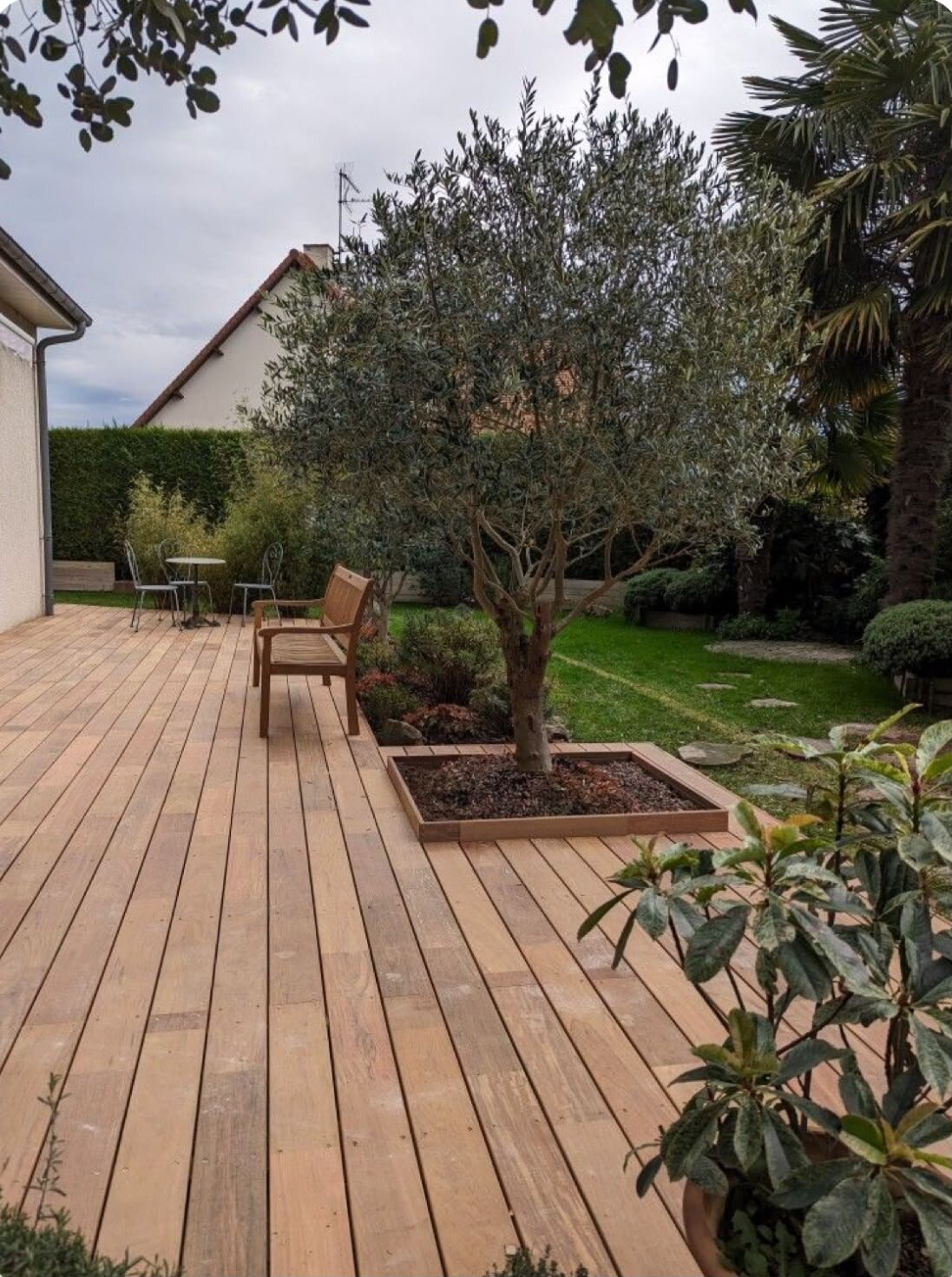

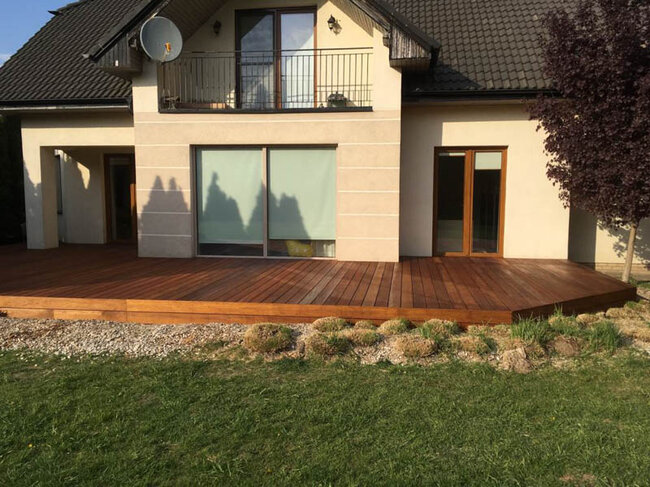

Deski (WPC / naturalne)

Deski z kolei są bardziej narażone na działanie warunków atmosferycznych, jednak pracują bardziej elastycznie, więc nie kruszą się ani nie tłuką.

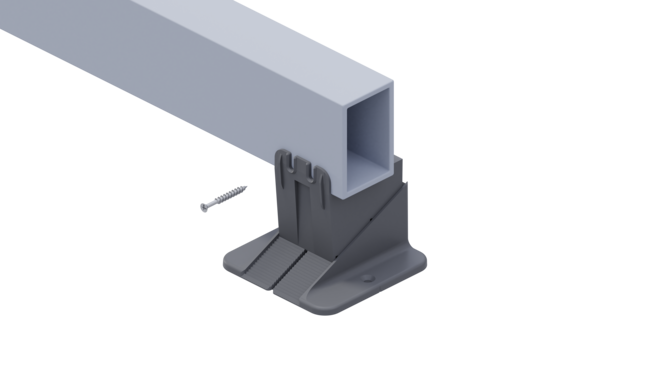

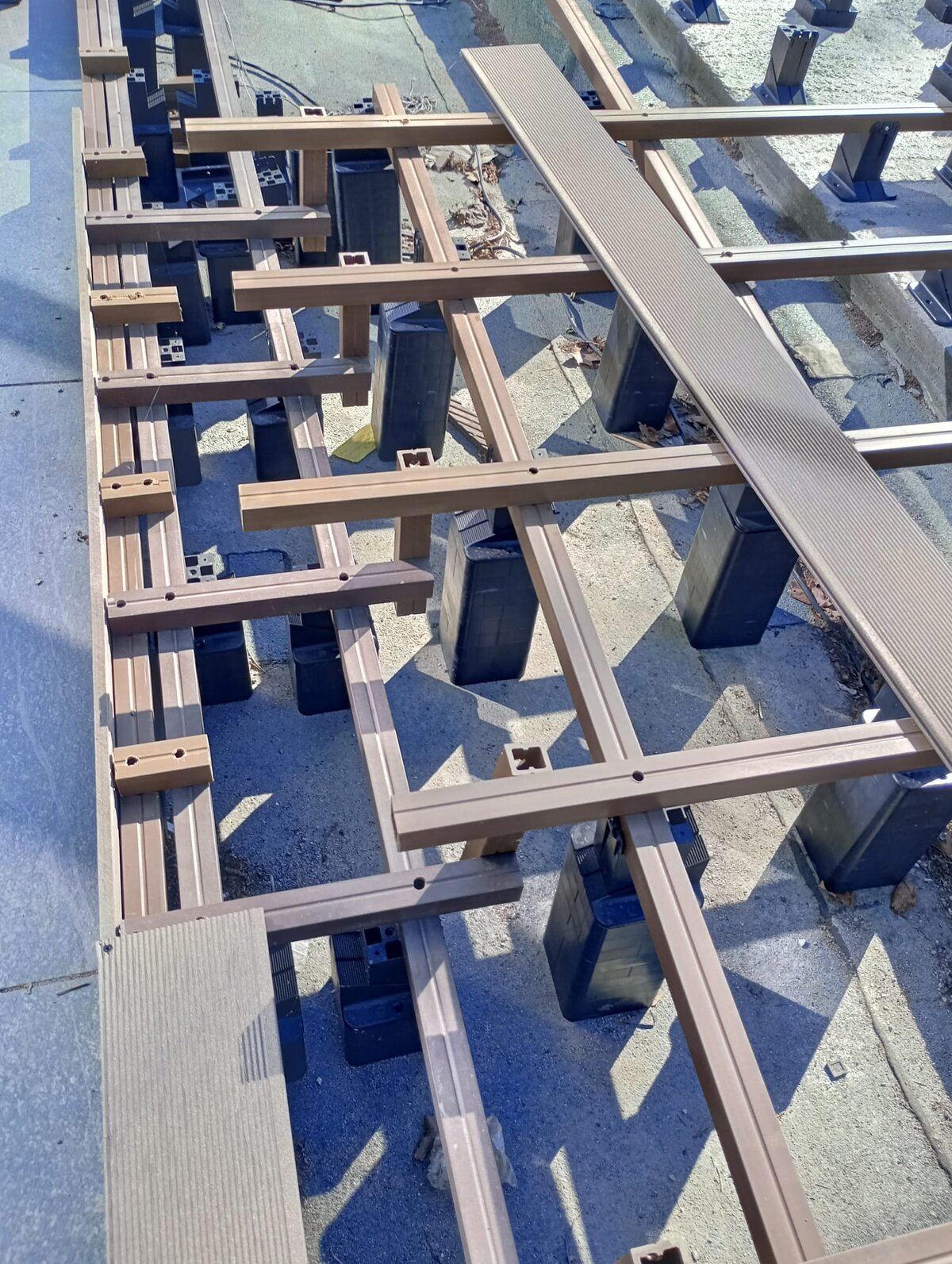

Wymagają jednak podkonstrukcji z legarów które przenoszą obciążenia na wsporniki.

Szerzej opisujemy ten temat tutaj:

Zobacz również: Taras wentylowany z deski kompozytowej (WPC)

Zobacz również: Taras wentylowany z desek naturalnych - elegancja drewna w nowoczesnym systemie

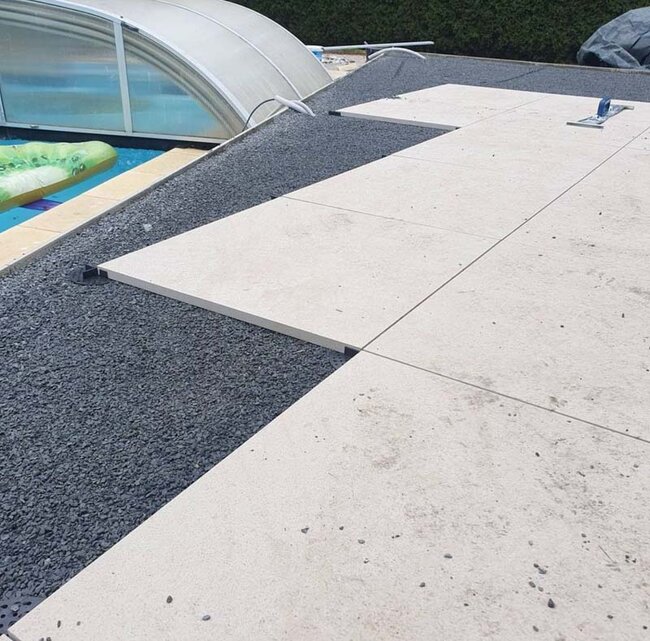

Znaczenie podłoża

Nawet najlepszy system nie będzie działał poprawnie bez stabilnego podłoża, na które ostatecznie obciążenia będą oddziaływać.

Podłoże przede wszystkim musi być:

nośne i stabilne
równomiernie przenosić obciążenia
nie ulegać osiadaniu
nie przemieszczać się
być wystarczająco twarde

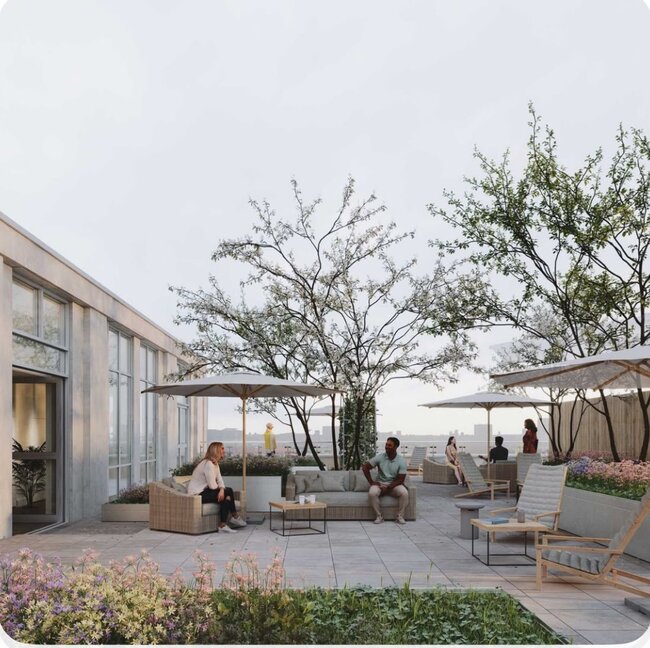

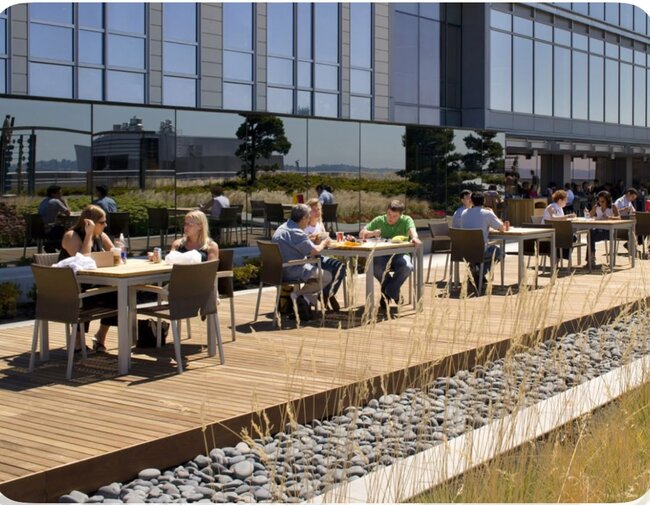

Obciążenia w obiektach komercyjnych

W przestrzeniach publicznych wymagania co do przenoszenia obciążeń są znacznie wyższe, często wymagana jest również podwyższona klasę ognioodporności.

W obciążeniach należy uwzględnić:

intensywny ruch pieszy
duże obciążenia punktowe
normy budowlane

Jeśli chodzi o ognioodporność - nasza seria wsporników z serii ALU posiada klasę A1, jednak wiele wsporników z innych serii produkujemy również w serii NRO, o klasie B-S1D0.
