¿Cada cuánto colocar los plots soporte regulables bajo las vigas de la terraza? ¿40 cm, 50 cm, 60 cm, o quizás 70 cm?
Esta es una de las preguntas más frecuentes al diseñar una terraza de tablas sobre plots soporte.
Sin embargo, no existe una única distancia correcta para todas las estructuras.
La separación de los plots soporte bajo la viga depende principalmente de:
- el material del que está hecha la viga,
- las dimensiones de su sección transversal,
- sobre todo, de su altura en posición de montaje,
- la construcción del propio perfil,
- las cargas proyectadas de la terraza.
En la práctica, en terrazas residenciales típicas, los soportes bajo las vigas suelen colocarse a intervalos de aproximadamente 40–70 cm, pero para una viga concreta, el valor adecuado puede ser tanto menor como mayor.
Es muy importante destacar que, al diseñar la estructura, existen dos separaciones diferentes que a menudo se confunden:
A. separación de los plots soporte a lo largo de la viga – depende principalmente de la resistencia y rigidez de la viga,
B. separación entre vigas adyacentes – resulta principalmente de los requisitos del fabricante de la tabla de terraza.
Son dos valores independientes.

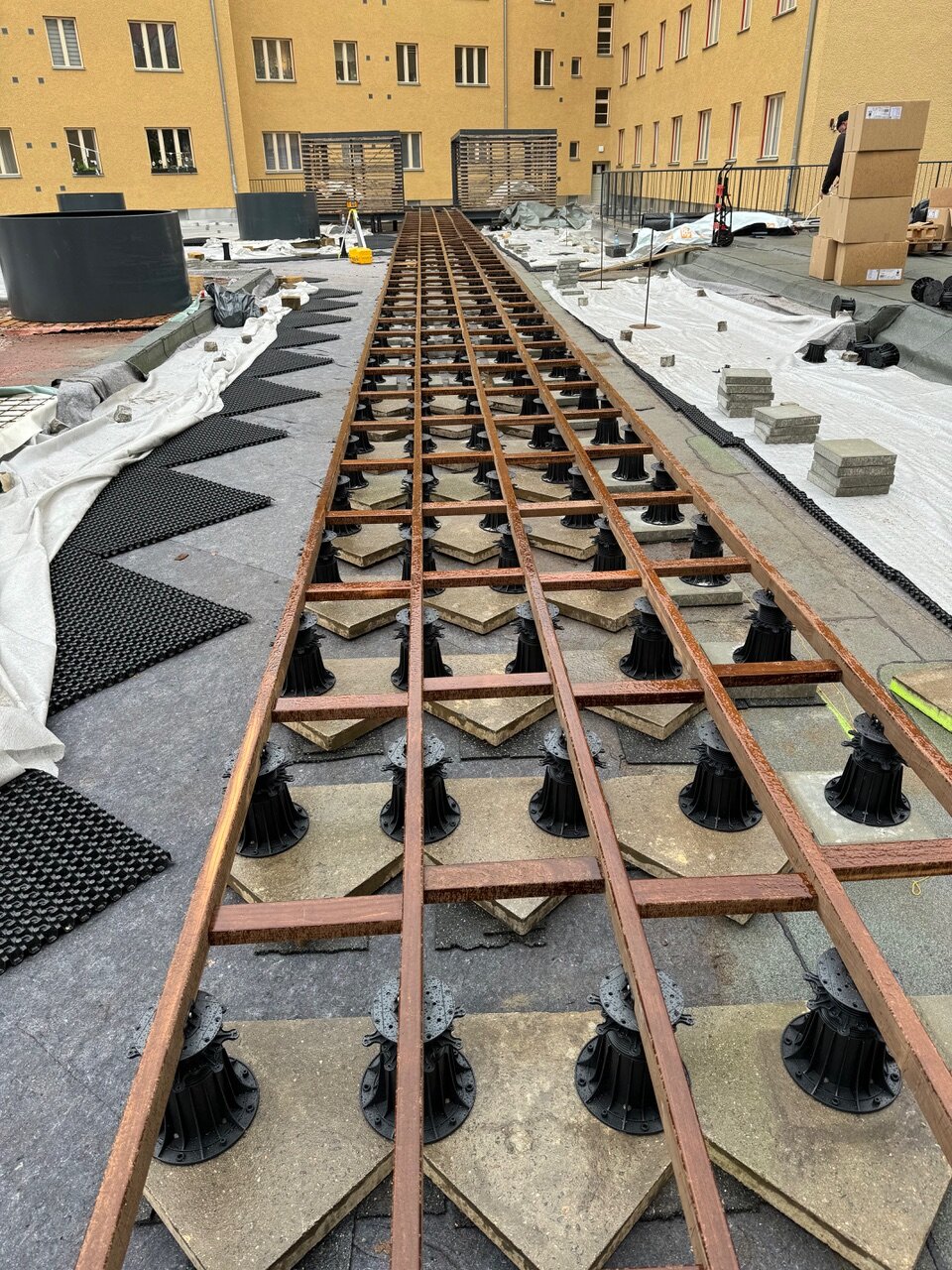

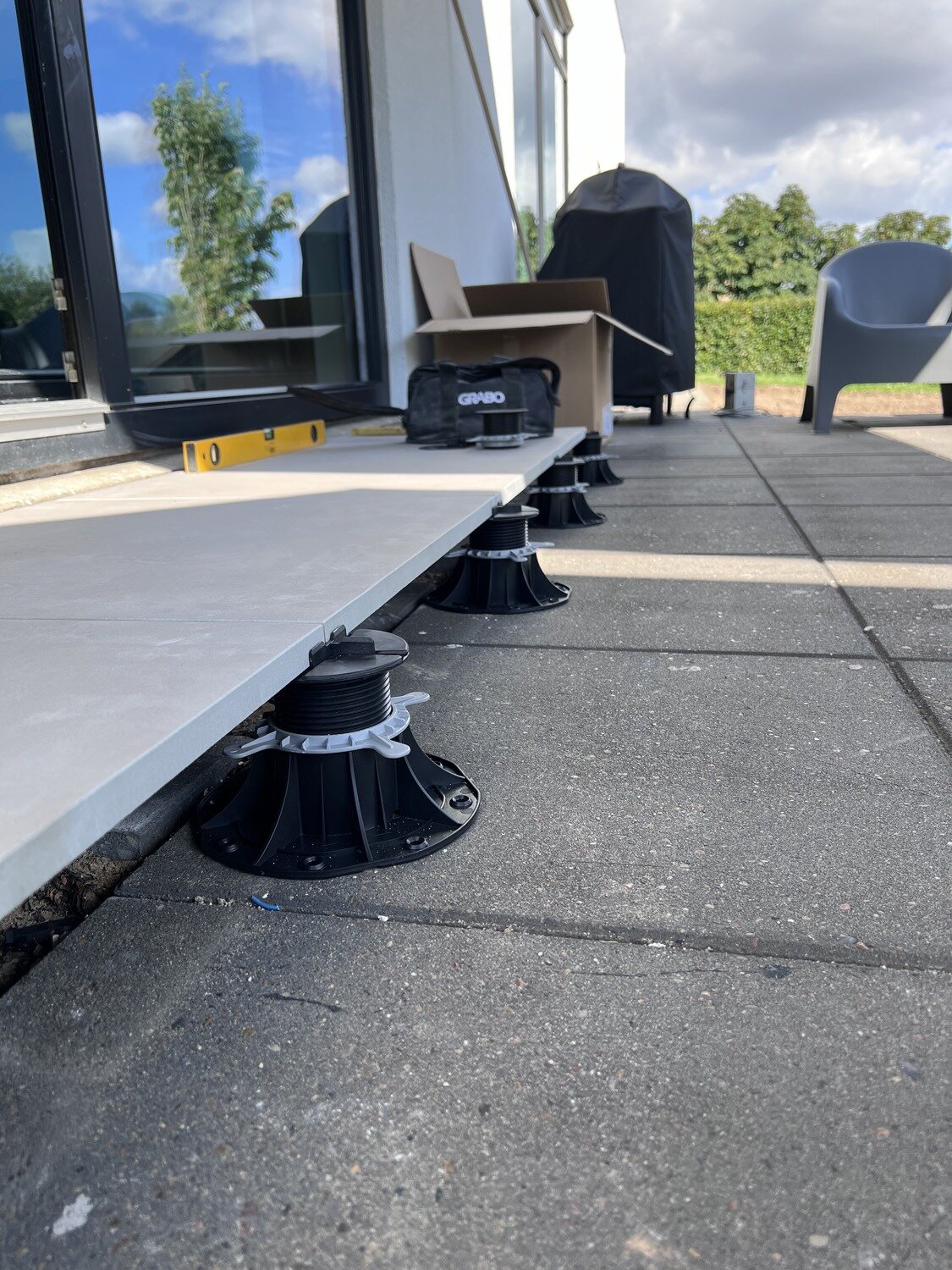

Terrazas con suelo técnico – sistemas de montaje y tecnología para profesionales
1. Separación de los plots soporte a lo largo de la viga
La primera dimensión determina cada cuántos centímetros apoyamos una viga individual con un plot soporte regulable.
Imaginemos una viga de 4 metros de longitud.
Puede estar apoyada sobre plots soporte:
- cada 40 cm,
- cada 50 cm,
- cada 60 cm,
- cada 70 cm,
- o bien – si sus parámetros estructurales lo permiten – incluso con menos frecuencia.
Sin embargo, esta distancia no debe elegirse al azar.
La viga entre dos plots soporte se comporta como un elemento estructural que transmite la carga. Cuanto mayor sea la distancia entre los puntos de apoyo, mayor será la importancia de su rigidez.
Por lo tanto, la pregunta principal no debería ser:
„¿Qué resistencia tiene el plot soporte?”
sino:
„¿Qué luz puede cubrir de forma segura la viga utilizada?”
El plot soporte es un punto de apoyo. Es la viga la que debe transmitir la carga entre los sucesivos puntos de apoyo.
Los fabricantes de sistemas de terrazas también condicionan la distancia entre los soportes al tipo y sección de la viga. Por ejemplo, Jouplast ofrece una recomendación general de aproximadamente 70 cm, indicando al mismo tiempo que la distancia debe adaptarse al tipo de madera y a la sección de la viga.
¿De qué depende la distancia máxima entre los plots soporte?
Los cuatro factores más importantes son:
1..Material de la viga
Las vigas de terraza pueden estar hechas, entre otros, de:
- madera de coníferas,
- madera de frondosas y exóticas,
- aluminio,
- compuesto,
- plásticos,
- acero.
Estos materiales tienen diferente rigidez y se comportan de manera distinta bajo carga.
Sin embargo, esto no significa que, por ejemplo, una viga de aluminio siempre pueda apoyarse con menos frecuencia que una de madera.
El material en sí no es suficiente para determinar la separación de los soportes.
Igual de importante, y a menudo incluso más, es la sección transversal de la viga.
2. La altura de la viga es de gran importancia
Comparemos dos vigas de madera:
40 × 40 mm
y
40 × 70 mm colocada de canto.
La segunda viga tiene hasta 70 mm de altura estructural, gracias a lo cual es mucho más rígida a la flexión.
Por eso puede apoyarse a mayores distancias.
Esta es una regla importante:
No miramos solo el ancho de la viga. Su altura en la dirección de la carga es clave.
Por eso, la viga de 40 × 70 mm no debe colocarse innecesariamente "en plano". Colocada de canto aprovecha su sección de manera mucho más eficiente.
3. La construcción del perfil también importa
En el caso de los perfiles de aluminio, no basta con la información:
„viga de aluminio 25 × 40 mm”.
También importa:
- qué dimensión se encuentra en vertical,
- el grosor de las paredes del perfil,
- su geometría,
- la presencia de nervaduras internas,
- la aleación de aluminio utilizada,
- el método de unión de los elementos de la estructura.
Por eso, dos vigas de aluminio con las mismas dimensiones exteriores pueden tener diferente capacidad de carga y rigidez.
Un buen ejemplo son los sistemas estructurales completos. Para el perfil de aluminio DuoSpan de 51 mm de altura, el fabricante indica para aplicaciones residenciales soportes incluso cada 900 mm, mientras que para cargas comerciales más altas reduce la distancia a 600 mm. Esto demuestra que la separación de los soportes es un parámetro de toda la estructura y de la carga prevista, no del propio plot.
4. Carga de la terraza
La misma viga puede requerir una separación diferente de los soportes según el uso de la terraza.
Se diseña de manera diferente:
- balcón privado,
- terraza de una casa unifamiliar,
- terraza de restaurante,
- espacio hotelero,
- terraza pública,
- estructura para equipamiento pesado.
Cuanto mayores sean las cargas proyectadas, más frecuentemente puede ser necesario reducir la distancia entre los soportes.
Por lo tanto, los valores presentados a continuación deben tratarse como recomendaciones orientativas para terrazas típicas utilizadas por tráfico peatonal, y no como una tabla de luces máximas estructurales.
Ejemplo de separación de soportes para diferentes tipos de vigas
La siguiente tabla muestra cuánto puede variar el sistema de apoyo según el material y la sección de la viga.
Aquí está el texto de la tabla convertido en una lista legible:
- Madera dura 40 × 40 mm (sección cuadrada)
- Separación orientativa de los soportes a lo largo de la viga: aprox. 50–60 cm
- Observaciones: La sección baja limita la luz a pesar de las buenas propiedades de la madera
- Madera blanda 40 × 70 mm (70 mm en vertical, "de canto")
- Separación orientativa de los soportes a lo largo de la viga: aprox. 60–70 cm
- Observaciones: La sección alta proporciona una rigidez mucho mayor
- Aluminio 25 × 40 mm (según la construcción del perfil)
- Separación orientativa de los soportes a lo largo de la viga: aprox. 40–60 cm
- Observaciones: El valor exacto depende de la altura de instalación, el grosor de las paredes y la geometría del perfil
Nota importante sobre el perfil de aluminio 25 × 40 mm
Si el perfil se coloca de modo que 40 mm sea la dimensión vertical, su capacidad estructural será mayor que cuando la altura del perfil es solo de 25 mm.
Por lo tanto, para un perfil bajo de 25 mm de altura, conviene adoptar una separación de soportes más conservadora, por ejemplo, de aproximadamente 40–50 cm, a menos que el fabricante del perfil específico permita una luz mayor.
Si, en cambio, 40 mm constituye la altura estructural del perfil, a menudo se puede considerar una separación de alrededor de 50–60 cm.
Siempre tienen prioridad los datos técnicos del fabricante del perfil específico o los cálculos estructurales.
Tres secciones una al lado de la otra:
- madera dura 40 × 40 mm → soportes cada 50–60 cm,
- madera blanda 40 × 70 mm "de canto" → soportes cada 60–70 cm,
- aluminio 25 × 40 mm → soportes orientativamente cada 40–60 cm.
Sería bueno mostrar debajo de cada perfil dos o tres soportes, así como una flecha de dimensión entre ellos.
¿Por qué un perfil de 40 × 70 mm puede apoyarse con menos frecuencia que uno de 40 × 40 mm?
Esta es una fuente frecuente de malentendidos.
Alguien podría decir:
"Pero ambos perfiles tienen 40 mm de ancho".
Sí, pero el ancho es solo una de las dimensiones.
Un perfil de 40 × 70 mm colocado de canto tiene 70 mm de altura, gracias a lo cual resiste mucho mejor la flexión.
Por esta razón, al diseñar la subestructura, siempre se debe indicar no solo el material, sino también la sección completa y la forma en que se coloca.
La expresión:
"Tengo un perfil de madera"
es insuficiente para determinar la separación correcta de los soportes.
Necesitamos al menos la información:
qué material + qué sección + cómo está colocado el perfil.
¿La separación depende del tipo de soporte?
En una construcción típica de terraza, el tipo de soporte no determina la separación entre los apoyos del perfil.
El soporte debe, por supuesto:
- tener la resistencia adecuada,
- ser estable,
- estar diseñado para soportar perfiles,
- permitir la correcta fijación del perfil utilizado.
En cambio, si los soportes se colocan, por ejemplo, cada 40, 50 o 70 cm, lo deciden principalmente los parámetros del perfil y la carga de la estructura.
Los plots soporte de terraza tienen una resistencia a la compresión muy alta, por lo que en terrazas peatonales típicas, el elemento que requiere un análisis especial suele ser precisamente la subestructura entre los puntos de apoyo. Los parámetros de resistencia de las distintas series de soportes siempre deben verificarse en la documentación técnica del fabricante.
Atención: hay una segunda separación: la distancia entre las vigas
Esto es muy importante.
Hasta ahora hemos hablado de la distancia:
SOPORTE → SOPORTE
a lo largo de una sola viga.
Pero la estructura de la terraza también tiene una segunda dimensión:
VIGA → VIGA
es decir, la distancia entre vigas adyacentes.
Y este parámetro se determina de manera completamente diferente.
¿De qué depende la separación entre las vigas?
La separación de las vigas se deriva principalmente del tipo de tabla de terraza utilizada y de las instrucciones de su fabricante.
La tabla se extiende entre dos vigas adyacentes, por lo que son sus:
- material,
- grosor,
- ancho,
- construcción,
- rigidez,
- método de instalación
los que determinan la distancia máxima permitida entre las vigas.
No la determina la serie de soportes utilizados.
Por ejemplo, los fabricantes de sistemas de terrazas pueden recomendar unos 500 mm entre vigas para algunas tablas de madera natural, y unos 400 mm para tablas compuestas. Jouplast indica precisamente 500 mm para madera natural y 400 mm para compuesto, recomendando al mismo tiempo verificar los requisitos del fabricante de la tabla.
Otros fabricantes de tablas exigen valores aún menores. TimberTech para muchas de sus tablas especifica una separación máxima de unas 16 pulgadas, es decir, unos 406 mm, mientras que Millboard para la instalación de tablas perpendicularmente a las vigas indica un máximo de 400 mm.
Por lo tanto, no existe un valor universal único de separación de vigas para todas las tablas.
Ejemplo: soportes cada 60 cm no significan vigas cada 60 cm
Supongamos que diseñamos una terraza con:
- una viga que puede apoyarse cada 60 cm,
- una tabla compuesta cuyo fabricante exige vigas con una separación máxima de 40 cm.
La disposición correcta se ve entonces de la siguiente manera:
A lo largo de la terraza:
soporte – 60 cm – soporte – 60 cm – soporte
A lo ancho de la terraza:
viga – 40 cm – viga – 40 cm – viga
Obtenemos así una cuadrícula:
60 × 40 cm
y no 60 × 60 cm.
Es precisamente esta disposición de dos dimensiones la que permite calcular correctamente la estructura de la terraza.
¿La tabla de madera y la de composite requieren la misma separación entre vigas?
No necesariamente.
No se puede adoptar un único valor ni siquiera para todo el grupo de "tablas de composite".
Un fabricante puede permitir una separación de 400 mm, otro de 350 mm, y para ciertas aplicaciones puede ser necesario 300 mm.
La separación también puede verse afectada por:
- el grosor de la tabla,
- la construcción maciza o alveolar,
- la instalación de la tabla en ángulo,
- el uso privado o comercial,
- la ubicación de cargas específicas.
Por lo tanto, al diseñar la terraza, primero se debe consultar el manual de instalación del fabricante de la tabla, y solo a partir de él planificar las vigas.
¿Y qué ocurre si las tablas se colocan en diagonal?
Si la tabla no está colocada perpendicularmente a las vigas, su luz real entre los puntos de apoyo aumenta.
Por eso, en estos casos, los fabricantes suelen exigir una reducción de la separación entre las vigas.
Esta es otra prueba de que:
la separación entre vigas depende de los requisitos de la superficie, y no del tipo de plots soporte regulables que se encuentran bajo la estructura.
¿Cómo elegir correctamente ambas distancias?
Lo más fácil es hacerlo en dos pasos.
Paso 1 – determina la separación de los soportes
Comprueba:
- el tipo de viga,
- el material,
- la sección,
- la altura de la sección,
- la forma de colocación,
- la documentación del fabricante,
- la carga prevista.
Con base en esto, determinas:
cada cuánto apoyar la viga.
Ejemplo:
60 cm.
Paso 2 – determina la separación de las vigas
Consulta las instrucciones del fabricante de la tabla de terraza.
Con base en esto, determinas:
cada cuánto colocar las vigas adyacentes.
Ejemplo:
40 cm.
La cuadrícula final de soportes es entonces:
60 × 40 cm
Solo teniendo ambas medidas se puede calcular correctamente el número de soportes necesarios.
¿Dónde se deben colocar soportes adicionales?
Independientemente de la separación estándar, la estructura puede requerir puntos de apoyo adicionales.
Esto se aplica, entre otros, a:
- uniones de dos vigas,
- extremos de las vigas,
- bordes de la terraza,
- escalones,
- formas atípicas,
- zonas de concentración de cargas,
- elementos pesados del equipamiento,
- cambios de dirección de la estructura.
Se debe prestar especial atención a las uniones de dos tramos de viga.
La unión no debe ubicarse casualmente en el centro de una gran luz entre soportes.
En estos lugares se debe diseñar un apoyo adecuado según la solución adoptada para la subestructura específica. En las instrucciones de los sistemas también se encuentra el requisito de unir los extremos de los perfiles directamente sobre el soporte.
¿Cuantos más soportes, mejor?
Reducir la separación de los apoyos aumenta la rigidez de la estructura, pero no significa que se deban colocar innecesariamente el máximo número posible de soportes.
Una estructura correctamente diseñada debe encontrar un equilibrio entre:
- seguridad,
- rigidez,
- consumo de material,
- tiempo de montaje,
- costo de toda la terraza.
Si una viga requiere apoyo cada 50 cm, colocar los soportes cada 25 cm generalmente no ofrece un beneficio económico justificado.
Por otro lado, aumentar la separación de los recomendados 50 cm a 80 o 100 cm únicamente para reducir el número de soportes puede provocar una flexión excesiva de la estructura.
El error más común: un solo valor para toda la terraza
A menudo nos encontramos con la suposición:
«Haré todo en una cuadrícula de 50 × 50 cm y estará bien.»
A veces, efectivamente, este diseño será adecuado.
Pero no debe tratarse como una regla universal.
Podemos tener, por ejemplo:
- una viga que requiere apoyo cada 50 cm,
- una tabla que requiere vigas cada 30 cm,
es decir, una cuadrícula:
50 × 30 cm.
También podemos tener:
- una viga más rígida apoyada cada 70 cm,
- una tabla que requiere vigas cada 40 cm,
es decir:
70 × 40 cm.
Ambas soluciones pueden ser correctas.
Resumen: ¿cada cuánto colocar los soportes bajo las vigas?
No existe una distancia universal entre los soportes regulables bajo las vigas.
En las construcciones típicas de terrazas privadas se pueden encontrar separaciones en el rango de aproximadamente 40–70 cm, pero el valor correcto debe elegirse según la viga utilizada.
De forma orientativa se puede considerar:
- madera dura 40 × 40 mm – aproximadamente 50–60 cm,
- madera blanda 40 × 70 mm colocada de canto – aproximadamente 60–70 cm,
- perfil de aluminio bajo 25 × 40 mm – aproximadamente 40–60 cm, dependiendo de la geometría y la forma de colocación.
La regla más importante es:
La separación de los soportes a lo largo de la viga depende de la viga. La separación entre las vigas depende de la tabla.
Son dos parámetros independientes y ambos deben tenerse en cuenta al diseñar la terraza.
Terrazas con suelo técnico – sistemas de montaje y tecnología para profesionales
FAQ – preguntas frecuentes

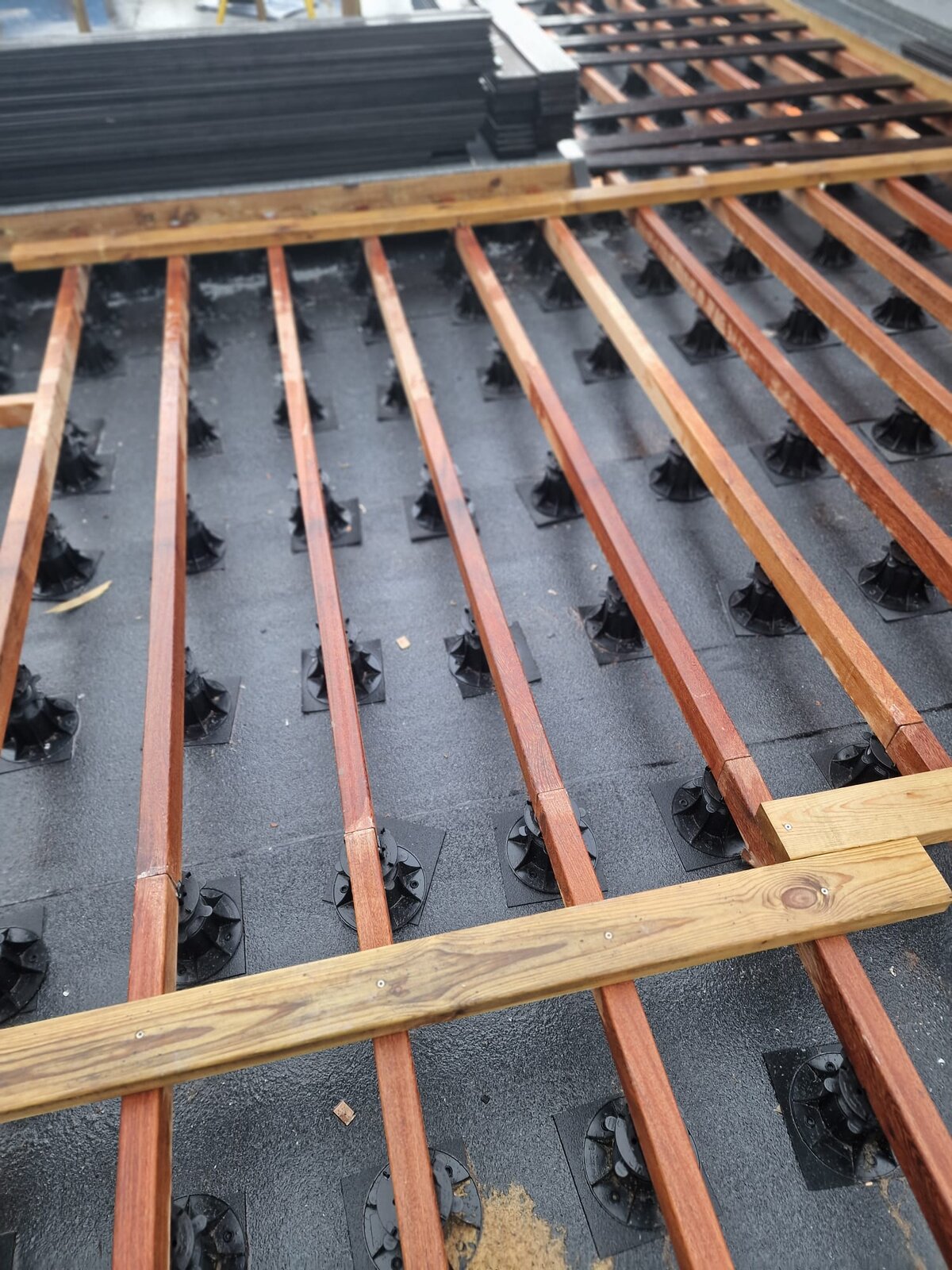

¿Cada cuántos centímetros colocar los soportes bajo las vigas?
En las terrazas privadas típicas, a menudo se utiliza una separación de aproximadamente 40–70 cm. Sin embargo, el valor exacto depende del material, la sección, la altura y la rigidez de la viga utilizada, así como de las cargas de la terraza.
¿Se pueden colocar los soportes bajo la viga cada 50 cm?
Sí. Una separación de aproximadamente 50 cm es un valor conservador y de uso frecuente para muchas subestructuras de terraza bajas. Sin embargo, esto no significa que 50 cm sea un valor obligatorio para cada viga.
¿Se pueden colocar los soportes cada 70 cm?
Sí, siempre que la viga utilizada tenga la rigidez adecuada y el fabricante o el proyecto de construcción permita esa separación. Algunos sistemas destinados a terrazas de madera consideran aproximadamente 70 cm como una separación típica entre soportes.
¿De qué depende la separación de los soportes bajo la viga?
Principalmente del material de la viga, su sección transversal, altura estructural, geometría del perfil y las cargas previstas.
¿La altura de la viga influye en la separación de los soportes?
Sí. Una sección más alta colocada en la orientación correcta suele ser mucho más rígida que un perfil bajo, lo que puede permitir mayores distancias entre los puntos de apoyo.
¿La separación de las vigas depende de los soportes?
No. El tipo de soportes utilizados no determina la distancia entre las vigas. La separación máxima de las vigas se debe principalmente a los requisitos del fabricante de las tablas de terraza utilizadas.
¿Cada cuánto colocar las vigas bajo la tabla compuesta?
Siempre se debe aplicar el valor especificado por el fabricante de la tabla concreta. Dependiendo del sistema, puede ser, por ejemplo, 300, 350 o 400 mm. En muchos sistemas compuestos encontramos una separación máxima de aproximadamente 400 mm.
¿Puede ser diferente la separación de los soportes y la separación de las vigas?
Sí, y normalmente lo es. Por ejemplo, podemos apoyar cada viga con soportes cada 60 cm, mientras que las vigas adyacentes se encuentran cada 40 cm. Así obtenemos una malla de soportes de 60 × 40 cm.
¿Es necesario reducir la separación de los soportes con una mayor carga?
A menudo sí. Un buen ejemplo son los sistemas de aluminio probados, en los que el fabricante permite una mayor separación de los soportes para cargas residenciales y una menor para aplicaciones comerciales.
