No del todo.
La distribución de los soportes determina qué tan bien la superficie acabada resiste el tránsito peatonal, los muebles, las condiciones climáticas y el uso diario. Coloca los soportes demasiado separados entre sí y las baldosas pueden flexionarse o tambalearse. Colócalos en el lugar equivocado y las esquinas de las baldosas pueden no tener un apoyo completo. Ajusta mal la regulación de altura y puedes terminar con juntas desiguales o una superficie que no drena el agua correctamente.
Para una baldosa estándar de 24×24 pulgadas, el punto de partida es simple: un soporte en cada esquina, con una cuadrícula de soportes adaptada a las juntas de las baldosas. Sin embargo, la separación exacta aún depende de la construcción de la baldosa, el grosor, el sistema de soportes, la altura de acabado y los requisitos de carga.
Así es como lo abordamos desde el punto de vista de un fabricante de soportes.
Empieza por el tamaño de la baldosa
La mayoría de las baldosas de porcelana o cerámica para exteriores de 24×24 pulgadas en realidad se fabrican en un tamaño de aproximadamente 600×600 mm. Algunos productos son un poco más pequeños, así que utiliza siempre las dimensiones reales indicadas por el fabricante al planificar la cuadrícula.

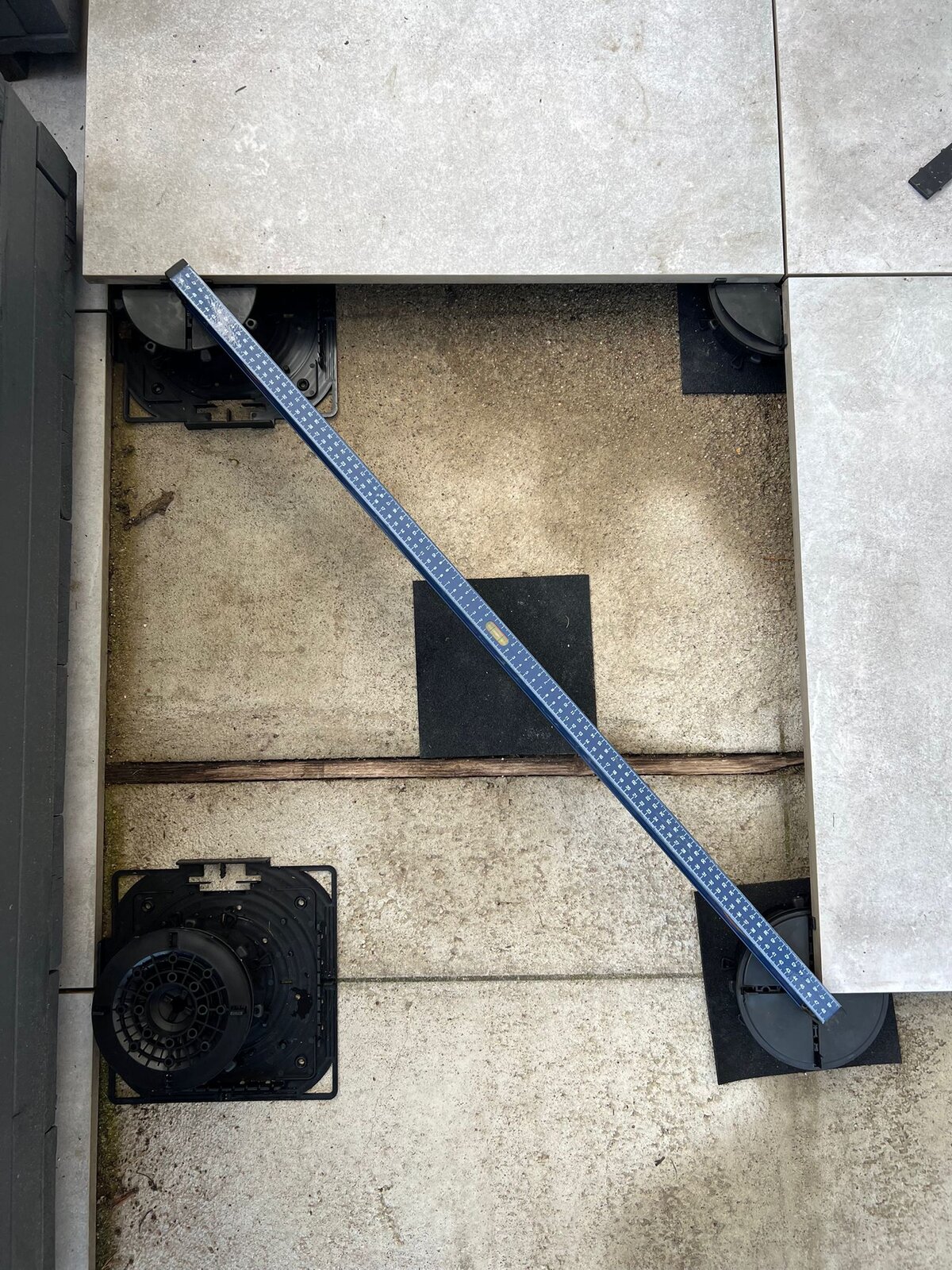

Para una baldosa de 600×600 mm, la disposición básica de los soportes es la siguiente:
- Un soporte bajo cada esquina de la baldosa
- Las baldosas adyacentes comparten el mismo soporte de esquina
- Los centros de los soportes generalmente siguen las juntas de las baldosas
- La cuadrícula resultante tiene una separación de aproximadamente 600 mm, dependiendo de la baldosa real y del ancho de la junta
Esto proporciona a cada baldosa apoyo en cuatro puntos.
Algunos sistemas de soportes especifican una cuadrícula de trabajo más cercana a 500–600 mm, así que no asumas que todos los productos de soporte pueden usar las mismas separaciones. Consulta las tablas de separación y carga del fabricante de soportes para el sistema concreto.

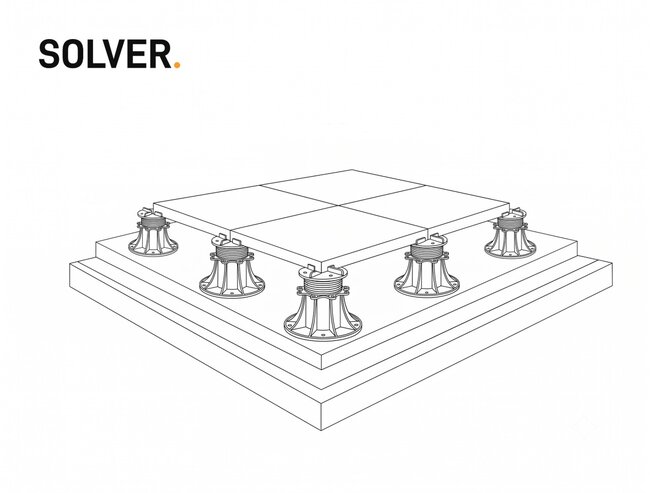

Ejemplo sencillo
Si instalas cuatro baldosas de 24×24 pulgadas formando un cuadrado:
El soporte central sostiene las esquinas de las cuatro baldosas. Los soportes exteriores sostienen las esquinas a lo largo del perímetro.
Esta disposición de apoyo compartido es una de las principales ventajas del sistema de soportes. No necesitas cuatro apoyos completamente independientes para cada baldosa.
Por qué importa la separación entre soportes
El soporte sostiene un punto específico de la baldosa. La propia baldosa transmite la carga a lo largo de las distancias entre esos puntos de apoyo.
Si la distancia es mayor que la luz aprobada por el fabricante de la baldosa, la baldosa puede sufrir una flexión excesiva.
Esto puede provocar:
- Balanceo o movimiento bajo los pies
- Grietas o daños en las baldosas
- Esquinas de baldosas desiguales
- Tensión excesiva en los bordes de las baldosas
- Muebles inestables
- Mala alineación de las juntas
El problema se vuelve más importante en el caso de la porcelana de gran formato, ya que una losa de 20 mm de grosor puede parecer muy resistente, pero sigue teniendo requisitos específicos de apoyo. Por ejemplo, algunas baldosas de porcelana de 600×600 mm tienen un grosor de aproximadamente 20 mm.
Tanto el fabricante de la baldosa como el fabricante de los soportes deben participar en la determinación de la separación.
Un soporte puede tener un alto coeficiente de resistencia a la compresión, pero esto no significa automáticamente que se pueda aumentar la distancia entre los apoyos. La propia baldosa también tiene una luz máxima admisible y condiciones de carga.

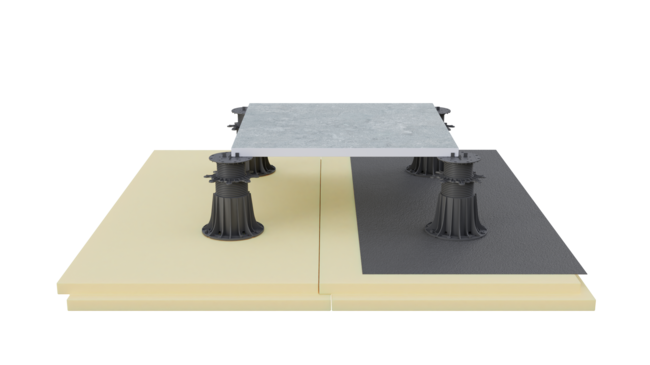

Regla básica de distribución de soportes 24×24
En el caso de una instalación típica de baldosas de terraza de porcelana de 24×24 pulgadas, utilice esto como punto de partida para la distribución:
Un soporte regulable en cada esquina de la baldosa.
Para baldosas de 600×600 mm, esto crea una cuadrícula regular con una separación de aproximadamente 600 mm entre los centros de los soportes.
Algunos sistemas utilizan una cuadrícula ligeramente más densa, por ejemplo, 500–600 mm, dependiendo de la cabeza del soporte, las especificaciones de las baldosas y la aplicación.
Por ejemplo, si el proyecto prevé cargas mayores, puede ser necesaria una distribución más densa de los soportes. La piedra natural, las losas de hormigón más gruesas, las aplicaciones comerciales, las instalaciones en azoteas y las zonas con cargas atípicas deben verificarse sobre la base de los datos de ingeniería del fabricante, y no en función de la regla estándar de separación.

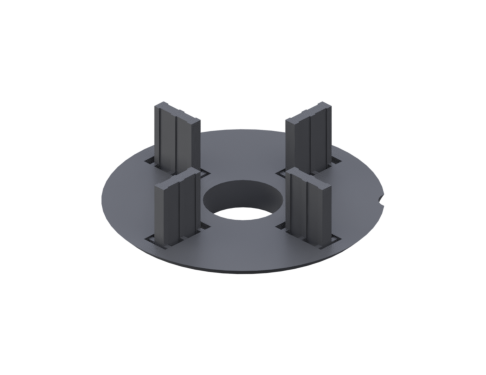

Utiliza la cabeza del soporte para establecer la junta
La cabeza del soporte hace más que solo sostener la baldosa.
Muchos sistemas de soportes regulables utilizan salientes distanciadores o distanciadores integrados para establecer una junta uniforme entre las baldosas. Los anchos de junta típicos son 2 mm, 3 mm, 4 mm y 5 mm, según el sistema.
Esto es mucho más fácil que intentar medir manualmente cada junta.
Para una instalación típica:
- Elige la cabeza de soporte adecuada y el ancho del distanciador.
- Distribuye los soportes sobre la cuadrícula planificada.
- Ajusta cada soporte a la altura requerida.
- Verifica toda la cuadrícula con un láser o un nivel largo.
- Coloca las baldosas junto a los salientes distanciadores.
- Comprueba que cada baldosa se apoye completamente sobre sus soportes.
Los salientes distanciadores también ayudan a mantener el soporte centrado bajo la intersección de las baldosas.

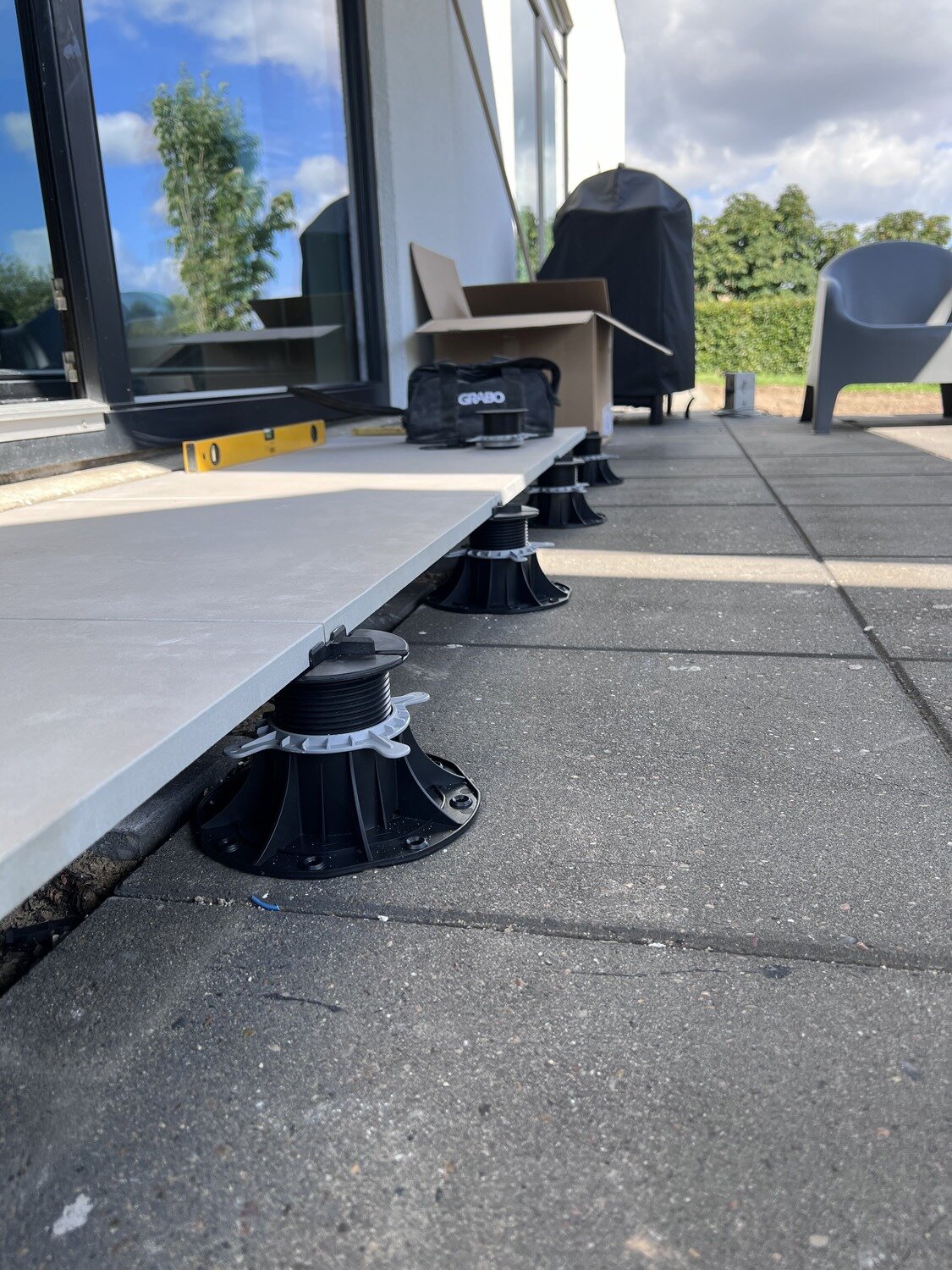

La altura regulable facilita la adaptación a suelos irregulares
Las placas exteriores rara vez son perfectas.
Puede que tengas una terraza de hormigón existente con hundimientos, una membrana de cubierta con pendiente de drenaje o una losa que cambia de altura en toda la superficie de montaje.
Y aquí es precisamente donde resultan útiles los plots soporte regulables.
En lugar de intentar nivelar perfectamente el sustrato, ajustas la altura del plot soporte para conseguir el plano deseado.
Según la construcción del plot soporte, la regulación puede realizarse mediante:
- Regulación de altura roscada
- Anillos de bloqueo
- Elementos de extensión
- Cabezas autonivelantes
- Bases para corrección de inclinación o almohadillas
Algunos sistemas están diseñados para compensar las pendientes del sustrato manteniendo la superficie de las baldosas horizontal. Otros están diseñados para seguir la pendiente de drenaje proyectada. El rango de regulación disponible y la capacidad de corrección de inclinación son específicos de cada producto, así que utiliza las instrucciones de montaje del fabricante en lugar de asumir que todos los plots soporte funcionan igual.
No ignores la capacidad de carga
Este es uno de los errores más frecuentes en las instalaciones sobre plots soporte.
La capacidad de carga del plot soporte no es el único número que importa. La separación, la altura del plot soporte, el grosor de la baldosa, la resistencia de la baldosa y la carga prevista actúan conjuntamente.
Por ejemplo, un plot soporte con una determinada capacidad de carga a compresión no significa que la baldosa pueda salvar de forma segura cualquier distancia entre apoyos.
A medida que aumenta la altura del plot soporte, los requisitos también pueden cambiar. Algunos sistemas de plots soporte ensayados publican diferentes cargas admisibles según la altura y el modelo.
Antes de la instalación, comprueba:
- El modelo y la serie del plot soporte
- La altura mínima y máxima de regulación
- La carga admisible a la altura real de montaje
- La separación recomendada entre plots soporte
- El grosor de la baldosa y los requisitos de apoyo del fabricante
- Los accesorios de seguridad o de apoyo necesarios
- Los requisitos de rigidización lateral para instalaciones más altas
En aplicaciones comerciales, en cubiertas o en zonas de mucho tránsito, utiliza la documentación técnica del fabricante y los requisitos del proyecto, en lugar de basarte en una regla general.

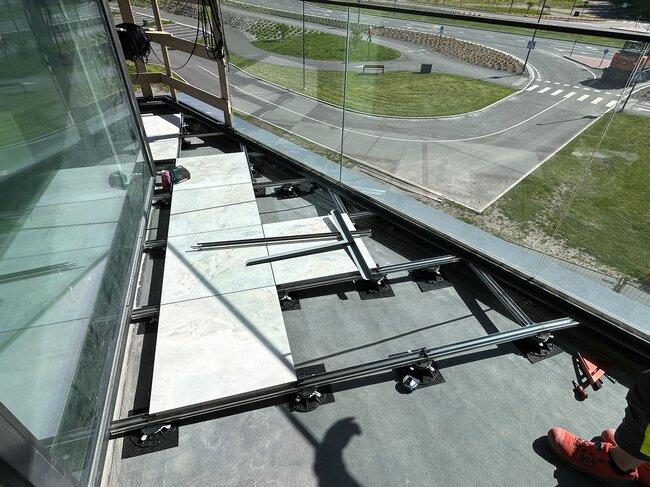

Pasos de instalación de baldosas 24×24
Una vez establecida la separación, la instalación en sí es bastante sencilla.
1. Comprueba el soporte
Asegúrate de que la losa, el techo, la capa de impermeabilización u otra superficie portante sea apta para el sistema de plots soporte.
Elimina la suciedad suelta y determina la dirección existente del flujo de agua.
Si trabajas sobre una membrana de impermeabilización, aplica el método de protección especificado por los fabricantes de la membrana y de los plots soporte. Pueden ser necesarias almohadillas de caucho protectoras o capas de protección compatibles.
2. Determina la línea de referencia
Comienza desde un borde fijo o punto de referencia.
Marca las líneas con tiza o utiliza un láser para establecer la cuadrícula de las baldosas. El objetivo es asegurar que los centros de los soportes coincidan con las juntas de las baldosas.
No comiences al azar en el centro del área ni intentes ajustar el perímetro solo después.

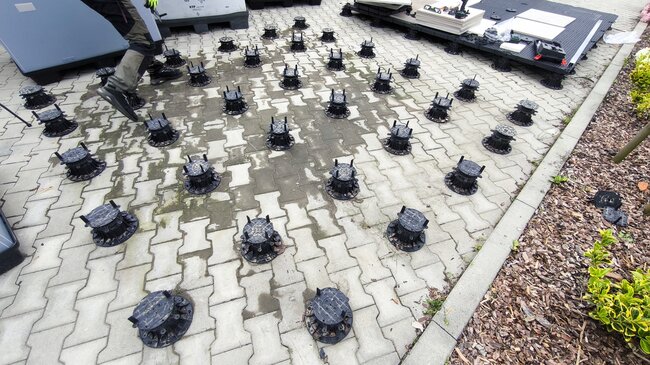

3. Coloca los soportes
Coloca los plots soporte regulables en las intersecciones de la malla.
En el caso de baldosas de 24×24, la disposición estándar es un soporte en cada esquina.
En el perímetro puede ser necesario modificar o eliminar las pestañas distanciadoras para que la baldosa pueda terminar correctamente junto a la pared o al borde limitante. Algunos sistemas ofrecen clips perimetrales especiales para este propósito.
4. Ajusta la altura
Ajusta los plots soporte hasta que sus superficies superiores formen el plano de acabado requerido.
Un nivel láser acelera considerablemente esto en proyectos más grandes.
No te bases en una sola baldosa al determinar la altura de toda la instalación. Primero establece la cuadrícula de plots soporte y luego ajústalos a medida que avanzas por toda la superficie.
5. Instala las baldosas
Baja con cuidado cada baldosa de 24×24 sobre las cabezas de los soportes.
Asegúrate de que las cuatro esquinas estén correctamente apoyadas.
No fuerces la baldosa para que asiente si una esquina está levantada. Levanta la baldosa, ajusta el soporte y vuelve a instalarla.
6. Comprueba que no haya movimiento
Recorre la superficie terminada y comprueba que las baldosas no se balanceen.
Una baldosa que se mueve normalmente significa que algo debajo de ella necesita corrección. Comprueba la posición del plots soporte, la altura, el asentamiento de la cabeza, la distribución de los separadores y el apoyo de la baldosa antes de continuar.
¿Cuántos soportes necesitas?
Para una disposición estándar de 600×600 mm puedes estimar aproximadamente de 2,8 a 3 soportes por metro cuadrado, ya que las baldosas adyacentes comparten los soportes de esquina.
Pero usa esto solo para la planificación preliminar de materiales.
La cantidad real puede aumentar debido a:
- Condiciones perimetrales
- Áreas irregulares
- Cortes alrededor de desagües o pilares
- Diferentes disposiciones de baldosas
- Menor separación requerida por el fabricante
- Soportes adicionales requeridos por la especificación de las baldosas
- Sistemas de limitación de bordes
Para el listado final de materiales, traza la cuadrícula real en lugar de multiplicar la superficie del suelo por un número general.
El gráfico de separación del fabricante debe tener prioridad
No existe una separación universal de soportes que funcione para cada baldosa de 24×24.
Esto es importante.
Dos sistemas de soportes pueden parecer casi idénticos, pero tener diferentes construcciones de cabezas, capacidades de carga, rangos de altura, materiales y configuraciones probadas. De manera similar, dos baldosas de 24×24 pueden tener diferentes grosores y propiedades estructurales.
Por lo tanto, una instalación correcta comienza con tres conjuntos de información:
- Requisitos de soporte del fabricante de la baldosa
- Tablas de separación y carga del fabricante de los soportes
- Condiciones de carga y sustrato específicas del proyecto
Cuando estos tres elementos son compatibles, tienes una base sólida para tu diseño.
Conclusiones clave
En el caso de la mayoría de las baldosas porcelánicas exteriores estándar de 24×24 pulgadas, comienza planificando la ubicación de los soportes en cada esquina de la baldosa y alineando los soportes con las juntas entre las baldosas. En el caso de baldosas de 600×600 mm, esto suele crear una cuadrícula con una separación de aproximadamente 600 mm, aunque algunos sistemas requieren una separación más densa en el rango de 500–600 mm.
A continuación, verifica la baldosa real, la serie de soportes, la altura, la capacidad de carga y los requisitos de montaje antes de aprobar la disposición.
Este es el enfoque que recomendamos como fabricante de soportes: diseña la cuadrícula basándote en todo el sistema, no solo en el tamaño de la baldosa. Un montaje de soportes bien ejecutado debe garantizar juntas uniformes, un apoyo estable, un drenaje correcto y una superficie acabada que permanezca nivelada mucho después de colocar la última baldosa.
